Строительство потолочных перекрытий — описываем все нюансы

Строительство дома своими руками всегда очень трудоемкий и непростой процесс. Одним из ответственных моментов является правильность выбора потолочного перекрытия. Существует несколько вариантов того, как сделать потолочное перекрытие в частном доме. Необходимо учитывать все особенности конструкций разных видов.

Требования к потолочному перекрытию

Вне зависимости от материала, из которого изготовлено перекрытие, оно должно соответствовать ряду требований:

• Потолочное перекрытие должно обладать несущей способностью, соответствующей расчетным эксплуатационным нагрузкам

При расчете несущей способности потолочного перекрытия учитывают массу самого перекрытия, планируемую массу отделки (подвесной или подшивной потолки), а в случае с междуэтажным перекрытием – еще и массу людей, мебели и оборудования в помещениях наверху.

• Жесткость потолочного перекрытия должна быть достаточной для того, чтобы при воздействии нагрузок на верхнем пределе несущей способности не возникал прогиб и деформация перекрытия
• Немаловажным фактором является также тепло- и звукоизоляционные характеристики потолочного перекрытия. Теплоизоляция особенно важна в тех случаях, когда над перекрытием находится неотапливаемый чердак или вообще нет помещения. А вот звукоизоляция более актуальна для межэтажных перекрытий.
• Кроме всего прочего потолочное перекрытие должно обеспечивать высокий уровень безопасности, и в первую очередь – быть огнестойкими.

Видео-нарезка: как построить перекрытие в частном доме

Каким бывает потолочное перекрытие

Варианты конструкций перекрытий

Для того чтобы начать делать потолочное перекрытие своими руками, необходимо изучить, какие могут быть потолочные перекрытия и разобраться в их преимуществах и способах установки.

Перекрытие может быть балочное, при этом используют балки из разного материала, и безбалочное – построенное с использованием плит и сплошных панелей.

Основные требования к конструкции

Как сделать, чтобы потолочное перекрытие в частном доме было надежным, служило долгие годы и не стало местом трагических событий?

Запоминайте базовые стандарты, предъявляемые к конструкции, и проследите, чтобы все они были строго исполнены:

• огнестойкость, особенно в случае прокладки дымохода, если речь идет о чердачном помещении;
• достаточная жесткость, исключающая деформацию и/или прогиб поверхности (норма для междуэтажного разделения – 1/250, чердака – 1/200);
• соответствие перекрытия эксплуатационным нагрузкам (оптимальные показатели по массе и габаритам);
• необходимая звуко- и теплоизоляция, рассчитываемая с учетом самой низкой температуры и самого высокого шумового фона;
• дополнительные требования, исходя из конкретной ситуации (водо- либо газонепроницаемость).

Только вам решать, нанимать ли для работ профессионалов или заняться процессом самостоятельно

Как правильно выбрать балки перекрытия

Чтобы потолок был надёжным, нужно максимально ответственно подойти к выбору балок. Мнение профессионалов гласит, что круглый лес – лучший материал для перекрытия, так как он очень устойчив к деформациям.

Перекрытия из бруса не могут гарантировать подобную прочность, так как их изготавливают из древесной середины, не отличающейся своей плотностью. То же самое можно сказать и про дощатые материалы.

В качестве альтернативы перекрываемую поверхность можно заполнить древесиной, которая сушилась на воздухе не менее трёх лет.

Существует небольшое количество требований, относящихся к древесным перекрытиям:

1. Устанавливая перекрытия между жилыми и нежилыми помещениями, их необходимо утеплить, в противном же случае комната для жилья будет плохо сохранять тепло.
2. Перекрытия должны быть достаточно прочными, так как на их долю выпадает большая нагрузка.
3. Звукоизоляция лишней не бывает, для её усиления надёжно заделываются места стыка.
4. На цокольном уровне необходимо соорудить вентиляцию.

Балки из дерева значительно превосходят остальные материалы по своему качеству, так как они являются наименее проблематичными в использовании и экологически чистыми.

Балки из кругляка менее подвержены деформации

Безбалочная система: виды и особенности монтажа

Каким бывает безбалочное перекрытие потолка в частном доме? Есть ли возможность выбора? Что лучше предпочесть?

Виды потолочных перегородок безбалочного типа

Итак, вы вольны сделать безбалочные потолочные перекрытия своими руками с нуля либо же собрать конструкцию из «запчастей». Рассмотрим 3 вида возведения такой поверхности:

1. Монолитная, изготавливаемая непосредственно на месте, во время стройки, с использованием опалубки, арматуры, бетона и других материалов, необходимых для процесса.
2. Сборная, своего рода можно сказать «конструктор», собираемый из запчастей, купленных по отдельности. Такая система тоже в свою очередь делится на 2 типа, а именно:
   • сварная, основанная на каркасе из арматуры, соединенной при помощи сварки;
   • связанная – тоже на базе каркаса, но соединенного в местах пересечения проволокой установленной толщины (как правило, двухмиллиметровой).
3. Сборно-монолитная – своеобразный «микс» из описанных типов, когда для перекрытия стандартных пролетов задействуют готовые плиты, а для заливки нестандартных используют бетон.

Устройство межэтажной перегородки

Премудрости монтажа безбалочной системы

А как сделать потолочное перекрытие в частном доме, чтобы не пришлось переделывать? Есть ли какие-то основополагающие правила?

Запомните следующие строительные «истины»:

1. укладка плит выполняется исключительно на несущие стены;
2. толщина плит должна варьироваться в районе от 10 до 15 сантиметров;
3. ширина пролетов должна быть порядка 3 метров, но не более;
4. для перекрытия пролетов шире 3 метров нужно использовать специальные плиты – ребристые, не исключен и монтаж специальной армировки в качестве поперечной балки.

А теперь сугубо о технике работ.

• Возведение монолитного перекрытия

Чтобы сделать монолитное потолочное перекрытие, необходимо сначала установить на стойки опалубку. Для этих целей подойдет водостойкая фанера. Конструкцию по периметру нужно обработать специальным, противодействующим прилипанию составом. Снизу рамку следует подпереть. Затем монтируется конструкция с арматурной сеткой. Поверх заливается бетон. Снимать опалубку можно лишь после полного высыхания.

Так делается монолитное перекрытие

• Монтаж сборной конструкции

Со сборной системой все намного проще, если не сказать больше. Место укладки покрывается раствором, на который, собственно, и опускается плита. Первой из них уделите особое внимание, она своего рода «образец», на который придется ровняться. Плиты необходимо укладывать максимально плотно друг к другу. Швы между элементами армируются и заливаются бетоном.

Это важно знать! Плиты должны находиться строго по горизонтали. Убедитесь, что так и будет, а затем уже начинайте процесс.

Фрагмент монтажа плиты

Установка деревянного перекрытия

Подшивка деревянного потолка

При индивидуальном строительстве чаще всего используют потолочное перекрытие, изготовленное с применением балок из дерева. Деревянный брус для выполнения перекрытия в частном доме применяют потому, что он имеет ряд достоинств:

• такое потолочное перекрытие не утяжеляет конструкцию,
• нет необходимости использовать специальную технику,
• обладает прочностью и экологичностью,
• стоимость материала умеренная.

Единственный существенный недостаток перекрытий из деревянного бруса – это ограничение ширины пролета при перекрытии, максимум до 6 метров.

Место прохода дымоходной трубы

Обратите внимание! При использовании в частном доме дымохода, установка балок осуществляется таким образом, чтобы не было пересечения с ходом трубы, нужно соблюдать дистанцию в 40 см.

При изготовлении балок используют лиственные и хвойные сорта деревьев. Дерево должно быть достаточно хорошо просушено и проверено на наличие гнили или трещин. Отбракованные балки нельзя использовать при строительстве.

Порядок установки

Правильный монтаж балок

• Перед использованием древесина должна быть обработана антисептиком, чтобы избежать в дальнейшем порчи от грибка. Концы балок просмаливаются и обворачиваются несколько раз рубероидом.
• Под балку предварительно подготавливается гнездо, обязательное условие — конец балки должен быть скошен. Для выравнивания балок по плоскости используют доски разной толщины. Пустота, которая неизбежно остается в гнезде, заливается монтажной пеной.
• Далее создается накат из брусков, которые служат основой для будущего потолка. Обычно для черепных брусков используют сосновый брус, предварительно обработанный антисептиком. На них укладываются перпендикулярно доски пола, которые тоже обрабатываются антисептиком.
• После этого сооружают слой, обеспечивающий звуко- и теплоизоляцию. Для этих целей может использоваться разный материал: песок, керамзит, шлак, можно задействовать опилки. Идеально применение минеральной ваты, она имеет свойство дышать и обладает небольшим весом. Перед укладкой теплоизоляции прокладывается слой пленки для пароизоляции.

Схема деревянного перекрытия

Благодаря тому, что деревянные междуэтажные перекрытия не имеют большой массы, они позволяют сэкономить на возведении фундамента повышенной мощности.

Для того чтобы правильно выполнить потолочное перекрытие, необходимо изучить все нюансы данного процесса, можно просмотреть видео.

При правильном выполнении работ можно обеспечить высокие показатели прочности строения, комфортные условия тепло- и звукоизоляции.

Преимущества деревянных перекрытий

Потолочные перекрытия из дерева имеют точку опоры на стенах до уровня нижней части потолка, при этом сами стены могут быть сооружены из абсолютно любого материала строительной направленности.

Перекрытие потолка осуществляется горизонтально с целью объединения готовых конструкций, что также положительно влияет на распределение настенной нагрузки.

Деревянные потолочные перекрытия обладают рядом достоинств:

• они легки;
• хорошо сохраняют тепло;
• низкотемпературные погодные условия никак не влияют на исполнение работ;
• имеется несколько вариантов для выполнения перекрытий.

При проведении работ такого характера необходимо учитывать потолочную вариацию, а именно разделить сами виды перекрытий потолка на три:

Деревянное перекрытие потолка обязательно оснащается и теплоизоляцией, и звукоизоляцией. На междуэтажные накладывается только изоляция шума. А цокольные перекрытия в доме должны быть обязательно оснащены системой защиты тепла.

Между балками укладывается теплоизоляция

Стоит пару слов сказать о гидроизоляции, которая непременно должна послужить основой для сооружения подобного рода структуры пола в ванной, чтобы обеспечить защиту материалам цокольного уровня.

Материалы для перекрытия потолка должны быть приобретены в соответствии с условиями противопожарной безопасности. Что касается их твёрдости, то она должна быть достаточно жёсткой, так как это влияет на образование прогибов при последующих нагрузках.

Деревянное потолочные перекрытия в частном доме гармонично сочетаются с каркасным видом строительства, особенно с домами из бруса или брёвен в форме цилиндра.

Балочное перекрытие носит не только деревянный характер, они также бывают изготовлены из металла или железобетона.

Что касается железобетонных плит перекрытия, то для работы с ними, во-первых, необходимо специальное оборудование. Во-вторых, существуют ограничения в расстоянии пролётов, которые обязательно должны быть больших размеров, так как вес такой конструкции достигает четырёхсот килограмм.

В отличие от вышеупомянутых балок, металлическое перекрытие не имеет ограничений по ширине пролётов, его даже можно назвать надёжным. Однако оно быстро подвергается коррозии из-за влаги, имеет плохую звукоизоляцию и слабо сохраняет тепло.

Видео

Посмотрите, как можно самостоятельно залить монолитное перекрытие:

Источник

Как утеплить потолок в частном доме 3 шага к снижению затрат на отопление

Перекрытие дома из вспененных блоков – главные требования

Учитывая свойства блоков из вспененного бетона, этажность пеноблочного дома не должна превышать три этажа. Низкие прочностные характеристики пористого материала не позволяют использовать его для строительства многоэтажных строений.

В том случае, если здание построено с применением таких материалов, как газобетон или пеноблок, потолок можно установить с использованием нескольких технологий

Потолочная конструкция для здания из ячеистых блоков пропорционально распределяет усилия на капитальные стены и выполняет ряд задач:

• обеспечивает жесткость коробки возводимого здания;
• надежно связывает стены, повышая прочность строения;
• эффективно поглощает внешние шумы;
• воспринимает массу строительных конструкций, сохраняя целостность;
• теплоизолирует жилое помещение, затрудняя доступ холодного воздуха;
• повышает пожаробезопасность за счет использования негорючих материалов.

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Алгоритм укладки бруса

Во время возведения стен, предназначенные для укладки бруса, застилают своими руками в несколько слоёв рубероидом. За 1 день до укладки брус обрабатывают раствором антипиреном с целью защиты от огня.

Концы деревянного бруса оборачивают в гидроизоляционный материал и помещают в ниши. Расстояние от концов бруса до стен ниши должно оставаться не менее 4 см. Это устройство заполняется пенопластом или минеральной ватой.

Перекрытия в доме из бруса своими руками

Если стена кирпичная, и толщина стены меньше двух кирпичей, пространство наполняют раствором из цемента. Каждую третью балку фиксируют анкером, выступающим из стены на 20 см, заложенным во время строительства стены. Предварительно в балке своими руками высверливается устройство под анкер, соответствующего диаметру и глубине.

Балки кладут от стен к центру, проверяя ровность укладки нивелиром. Обнаружив неровность, её устраняют при помощи просмолённых досок, подогнанных по ширине. Запрещается стёсывать брус или подкладывать под щепки, так теряется прочность конструкции.

Крайние балки никогда не располагают тесно к стене, оставляют, по крайней мере, 10 см. Никогда не устанавливают брус непосредственно возле трубы дымохода.

Особенности перекрытий из дерева

Исходя из местоположения, различают такие виды перекрытий:

На фото готовые двутавровые балки.

Материалом для их балок могут служить:

• брус;
• обрезные доски;
• бревна;
• клееный брус;
• готовые двутавровые балки.

Перекрытия отличаются заполнением меж балками.Оно может представлять собой накат из досок либо щиты по черепным брускам, прибитым к низу балок. Дополнительно заполнение может иметь слои утепления,паро- и гидроизоляции.

Отличаются и материалы обшивки.

Нередко балки не зашиваются и представляют собой элементы декора помещения. Тогда облицовываются лишь промежутки меж ними.

Что учитывается

1. Строительство домов с деревянным перекрытием возможно при ширине пролетов не больше 8 м.
2. Чаще всего, как несущие элементы применяются балки из бруса, со сторонами от 5×15 до 14×24 см либо бревна (окоренные) достаточного диаметра.
3. Шаг меж балками подбирается при расчетах и обычно составляет 60-100 см.
4. Для несущих элементов используются лишь хвойные породы дерева. Прочность их на изгибание гораздо выше, нежели у сортов лиственных.
5. Длина бревен, бруса должна быть таковой, чтобы они прочно упирались в гнезда сруба либо кладки.

Конструктив и классификация перекрытий

Перекрытия как сборные – из несущих балочных элементов и ограждающих конструкций, так и цельные. Независимо от конструктива, это несущая и ограждающая часть дома, подвергающаяся повышенным нагрузкам. Требования, предъявляемые к перекрытиям, варьируются, исходя из типа.

Цокольное перекрытие должно выдерживать от 200 кг/м², а для чердачного обычно достаточно 100 кг/м², так как на него и нагрузка меньше. Кроме того, подвальные, цокольные и чердачные перекрытия отвечают сфере применения – вкупе с прочностью и жесткостью высокие теплоизоляционные параметры. Это достигается применением в «пироге» специализированных изоляционных материалов (утеплители, мембраны).

Для межэтажных перекрытий температурно-влажностный режим не так критичен, как устойчивость к статическим и динамическим нагрузкам, особенно, если речь о балочных деревянных конструкциях. Просчеты при проектировании и монтаже деревянных межэтажных перекрытий приводят к эффекту «батута». Теплоизоляционный слой поддерживает равномерную комфортную температуру на каждом этаже. Теплоизоляция сочетает минимальную теплопроводность со звукоизолирующими свойствами – один материал и тепло держит, и звук глушит. Конечно, только теплоизоляцией тишины не добиться, для этих целей применяют комплексные решения, но достаточного уровня комфорта достичь реально.

Два варианта утепления потолка. Плюсы и минусы

Утепление потолка в частном доме своими руками можно делать двумя способами – изнутри помещения или снаружи (со стороны чердака). Рассмотрим их с положительных и отрицательных сторон.

Применение разных материалов

При утеплении изнутри выбирается минеральная вата, а для наружного метода подходят практически любые утеплители, предлагаемые на рынке стройматериалов.

Высота перекрытий в доме

При внутренних работах необходим монтаж подвесной системы. Также стоит отталкиваться от личных ощущений, подойдет ли вам в комнате материал, похожий на стекловату, и как он впишется в формат помещения. При внешних работах этот фактор можно не учитывать.

Не каждый человек сможет утеплить потолок в частном доме без профессиональных навыков. Особенно это относится к подвесной конструкции, которая должна быть не только надежной, но и эстетически привлекательной. А наружное утепление потребует меньше усилий и выполняется гораздо проще.

Бывают случаи, когда укладка плит перекрытий в доме произведена криво. Самым актуальным способом скрыть это недоразумение является создание подвесного потолка, что приведет к дополнительным затратам. Для наружного утепления подойдет любой материал за меньшую сумму, например, пенопласт, керамзит или другие схожие материалы. Рассмотрим некоторые из них поподробнее.

Перекрытия плитного типа

Этот тип перекрытий применяется при строительстве многоэтажных домов, промышленных и общественных зданий. Что касается частного домостроения, то плитные элементы обычно укладывают на сараи, гаражи и прочие подобные постройки. Они сложны в монтаже, поскольку имеют значительную массу.

Но одновременно обладают преимуществами, которых нет у балок, это:

• огнестойкость;
• долговечность;
• высокая механическая прочность.

Также потолочные плиты позволяют получить ровную черновую поверхность, практически не нуждающуюся в шлифовке. Разумеется, для этого перекрытие потолка своими руками необходимо делать, в точности соблюдая инструкцию.

Для обустройства плитного базового основания используют пустотные или сплошные изделия из разных видов бетона (тяжелого и легкого). В частном строительстве рекомендуется применять пустотные плиты, так как они не только имеют меньший вес, но и обладают лучшими звуко- и теплоизоляционными параметрами.

Сборные перекрытия также подразделяют на два типа: связанные и сварные. Связанные имеют каркас из арматурных прутьев, которые в местах пересечений связывают мягкой проволокой толщиной не более 2 миллиметров. Сварные перекрытия делают на основе сваренной арматуры.

Бетонную плиту при создании перекрытия обычно укладывают на несущую стену. Толщина опорной поверхности должна равняться минимум 10-15 сантиметров – только в этом случае будет обеспечен высокий уровень надежности основания. Максимальная ширина пролета при таком плитном перекрытии составляет 3 метра.

Если необходимо сделать пролет шириной в 6 метров, то делают ребристое перекрытие, состоящее из плит особой формы. Для создания больших проемов применяют дополнительное армирование с использованием поперечной балки.

При создании плитного перекрытия к арматурному каркасу бетонных плит монтируют закладные детали. Они нужны, чтобы потом можно было легко подшить потолок вагонкой.

Несомненно, бетонные потолочные основания намного лучше балочных. Но их недостаток заключается в том, что сделать потолочные перекрытия своими руками невозможно – придется прибегнуть к услугам специалистов и подъемной техники.

Процесс утепления межэтажного перекрытия по деревянным балкам

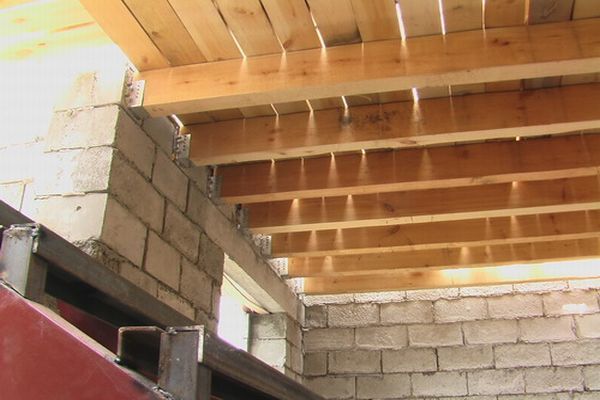

Для этого мы выбрали уголки с полкой 100 мм и шириной 90 мм. Крепить все это хозяйство решили саморезами и специальными дюбелями для пенобетона.

Чтобы упростить себе жизнь, после того как стало ясно где располагаются отверстия, изготовили шаблон из куска ненужной доски.

Уголками крепили только по периметру дома. В связи с тем, что ширина дома 12 м, и необходим свес балок на 30 см с каждой стороны дома, чтобы перекрыть всю ширину дома необходимо три 6-тиметровых балки, которые скрутили болтами. В месте, где планируется крыльцо, свесы сделали около полутора метров

Балки мы монтировали со свесом немного больше 30 см, для того, чтобы потом можно было натянуть ниточку и ровно отпилить.

Обратите внимание на левую часть дома: по проекту кухня длиннее на целый метр, чем соседняя комната и котельная. Вопрос: на что опирать балки? Ведь крыша должна закрывать дом полностью. На свой страх и риск мы положили вот такие уголки 70х70х5 (на фото ниже) по 3,5 метра каждый — 2,5 метра лежит на стене и прижато балками, а метр торчит, и на него опираются две крайние балки

Для наглядности прилагаю скрин со скетчапа. Уголок на нем изображен синим цветом

На свой страх и риск мы положили вот такие уголки 70х70х5 (на фото ниже) по 3,5 метра каждый — 2,5 метра лежит на стене и прижато балками, а метр торчит, и на него опираются две крайние балки. Для наглядности прилагаю скрин со скетчапа. Уголок на нем изображен синим цветом.

Дополнительно мы усилили эти висящие балки следующим образом: на участке в 3 метра от угла будущей крыши мы отрезали не 30 см свес, а 25 см. После прикрутили к перпендикулярно лежащим балкам 3-х метровый кусок бруса аналогичный балкам… (на картинках он зеленый).

Уфф… понятно надеюсь написал)) Таким образом у нас получилась еще более жесткая конструкция, и те балки, которые опираются на уголок, своими концами упираются еще и в брус и жестко связаны.

На картинке видно, что балка проходит по краю кухни, это не страшно, потому как по проекту там будет располагаться веранда.

Теперь вернемся к другой части дома.

Так как фронтон планируется деревянным, его визуально нужно отделить от кирпичной стены. Для этого решено сделать короб, который будет по высоте равен подшивным и отступает от стены на те же 30 см от дома. Перпендикулярно основной крайней балке, мы прикрутили на перфорированные уголки балки меньшей длины. С крайними балками (на картинке зелеными) поступили аналогично.

Таким образом получилась плоскость, которая накрывает дом и соответствует краям будущей крыши. На этом монтаж балок был окончен.

Дальше начали делать стропильную систему

При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.

Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.

Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»

В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.

Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.

Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.

Установка арматуры

Для усиления прочности залитого монолита его необходимо армировать

Для усиления прочности залитого монолита его необходимо армировать. Придется связать две сетки из стальных прутов сечением 10-12 ми. Сетки вяжут с ячейками 20х20 см. При этом стоит учитывать, что, скорее всего, длины одного целого прута может не хватить на протяженность сетки. А поэтому придется дотачивать арматуру. Здесь прутья стыкуют вязкой с нахлестом 40 см.

• Связанную арматуру (две сетки) соединяют между собой продольными прутами таким образом, чтобы с нижнего и верхнего края бетона сетка была укрыта раствором на 2-3 см.
• Арматуру устанавливают на специальные для этого подпорки.
• Стоит также помнить, что пруты сетки должны заходить на стены дома на 15 см (для кирпичной кладки) и на 25 см (для кладки из пено- и газобетона).
• Торцевые окончания прутов не должны касаться стенок вертикальной опалубки.
• А чтобы высчитать расстояние между двумя сетками, необходимо из общей высоты плиты отнять отступы от верхнего и нижнего края (20 см + 20 см = 40 см), а также 4 толщины используемого прута.
• Продольные фиксаторы между сетками вяжут с шагом 1 м и только в шахматном порядке.
• Стоит также установить и торцевые фиксаторы. Их монтируют на торцы сетки с шагом 40 см, чтобы усилить опирающую способность плиты на стены дома.
• Дополнительно устанавливают соединитель для обеих сеток. Он позволяет равномерно распределить нагрузку на плиту по всей толщине. Соединитель крепят с шагом 40 см в местах опирания плиты на стену, а на расстоянии 70 см от стен дома уже с шагом 20 см.

Монолитные перекрытия

В отличие от сборных, из железобетонных плит, монолитные перекрытия не имеют швов и не требуют привлечения грузоподъемной техники. Монолитные перекрытия в домах без цокольного этажа обычно межэтажные, так как отливать именно перекрытие нецелесообразно – логичнее либо возводить плитный фундамент, сразу получая и черновой пол, либо заливать полы по грунту уже в процессе отделки дома.

Перекрытие монолитного типа – сплошная железобетонная плита, с опорой на несущие стены и перегородки, при необходимости отливаются или выкладываются еще и опорные колонны. Все характеристики монолита высчитываются в процессе проектирования дома. Толщина перекрытия определяется исходя из величины самого большого пролета (типовое соотношение 1:30), но не менее 15 см. Для пролетов длиной до 6 метров средняя толщина около 20 см, при необходимости заливки перекрытия с пролетами больше этого значения, потребуется усиление ребрами жесткости. Заливка плиты проводится в несколько этапов.

• Подготовка – сборка опалубки из щитов и опор, самодельная опалубка обычно из толстой (от 20 мм) влагостойкой фанеры, но это может быть и пластик или металл. Если не планируется натяжной потолок, при котором ровная плоскость необязательна, поверхность щитов должна быть гладкая. Опоры бывают специализированные (металлические, телескопические) или самодельные (бревно, брус с подпорками). Самодельная опалубка собирается на метизы и брус, у готовых разборных конструкций заводские крепления. Для герметизации самодельной опалубки ее застилают толстой полиэтиленовой пленкой, сборная форма герметична, но для упрощения распалубки ее необходимо смазать. Собранную форму проверяют на соответствие уровню, чтобы не перекосило.
• Армирование – пространственный арматурный каркас вяжется из стальной арматуры, диаметр и ячейка сетки вычисляется при проектировании. Для вязки арматуры используют проволоку, толщиной 1,2-1,5 мм, жесткая фиксация (сварка) недопустима. Чтобы выдержать защитный слой при заливке, каркас устанавливают на специальные фиксаторы. В процессе сборки арматурного каркаса также устанавливают закладные для коммуникаций.
• Заливка – использование самомесного раствора для бетонирования монолита редкость, это вынужденная мера, если нет возможности заказать готовый раствор. В основном же плиту заливают заводским раствором (от М200), за один прием, с помощью бетононасоса: равномерно распределяют массу по всей площади и уплотняют вибратором.
• Уход за плитой – до набора марочной прочности за монолитом ухаживают как за другими бетонными поверхностями, с той разницей, что вместо обильного полива смачивание.

Требования к потолочному перекрытию

Вне зависимости от материала, из которого изготовлено перекрытие, оно должно соответствовать ряду требований:

Потолочное перекрытие должно обладать несущей способностью, соответствующей расчетным эксплуатационным нагрузкам

• Жесткость потолочного перекрытия должна быть достаточной для того, чтобы при воздействии нагрузок на верхнем пределе несущей способности не возникал прогиб и деформация перекрытия
• Немаловажным фактором является также тепло- и звукоизоляционные характеристики потолочного перекрытия. Теплоизоляция особенно важна в тех случаях, когда над перекрытием находится неотапливаемый чердак или вообще нет помещения. А вот звукоизоляция более актуальна для межэтажных перекрытий.
• Кроме всего прочего потолочное перекрытие должно обеспечивать высокий уровень безопасности, и в первую очередь – быть огнестойкими.

Алгоритм укладки бруса

Во время возведения стен, предназначенные для укладки бруса, застилают своими руками в несколько слоёв рубероидом. За 1 день до укладки брус обрабатывают раствором антипиреном с целью защиты от огня.

Концы деревянного бруса оборачивают в гидроизоляционный материал и помещают в ниши. Расстояние от концов бруса до стен ниши должно оставаться не менее 4 см. Это устройство заполняется пенопластом или минеральной ватой.

Перекрытия в доме из бруса своими руками

Если стена кирпичная, и толщина стены меньше двух кирпичей, пространство наполняют раствором из цемента. Каждую третью балку фиксируют анкером, выступающим из стены на 20 см, заложенным во время строительства стены. Предварительно в балке своими руками высверливается устройство под анкер, соответствующего диаметру и глубине.

Балки кладут от стен к центру, проверяя ровность укладки нивелиром. Обнаружив неровность, её устраняют при помощи просмолённых досок, подогнанных по ширине. Запрещается стёсывать брус или подкладывать под щепки, так теряется прочность конструкции.

Крайние балки никогда не располагают тесно к стене, оставляют, по крайней мере, 10 см. Никогда не устанавливают брус непосредственно возле трубы дымохода.

Пенопласт

Одним из наиболее распространенных материалов для теплоизоляции стал пенопласт. Он заслужил место в тройке лидеров благодаря очень привлекательной цене.

Использование этого утеплителя в индивидуальном доме дает следующие преимущества:высокая степень защиты;устойчивость к гниению и возникновению плесени и грибка;низкая степень водопоглощения;удобство монтажа и отсутствие необходимости в сложных инструментах и защитных средствах;небольшой вес материала не допускает излишней нагрузки на конструкции и позволяет проводить утепление снизу.Материал подходит для утепления потолка верхнего этажа благодаря своей низкой паропроницаемости. К недостаткам можно отнести низкую прочность и риск рассыпания на отдельные шарики при одновременном воздействии влаги и низких температур. Помимо этого пенопласт относится к горючим материалам, что не очень желательно при возведении деревянного здания.Подробно о работе с этим видом материала можно узнать в статье «Утепление пола пенопластом».

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Устройство панельного потолка в частном доме

Панельный потолок – универсальная конструкция, которая подходит для благоустройства помещений любого типа. Название «панельный» предполагает не установку пластиковых или иных панелей, а монтаж предварительно собранных из досок щитов. Уложенные рядом друг с другом, они составляют основание чистового потолка. У таких конструкций есть и второе название: «щитовые».

Перед началом работ подготавливают пиломатериал. Каждый брус и доску осматривают на предмет гнили, обрабатывают антисептиком и хорошо просушивают. Если есть трещины, их замазывают шпатлевкой для работ по дереву.

Щитовые потолки часто являются черновыми и подлежат отделке. К таким конструкциям предъявляется одно требование: поверхность досок со стороны помещений должна быть ровной. Щиты собирают в любом удобном месте, но чаще всего на балках перекрытия во время строительства дома.

При таком устройстве потолка в качестве балок перекрытия используют брус прямоугольного сечения, к нижней стороне которого прибивают черепные бруски сечением 4/4 см или 4/5 см. Толщина доски должна соответствовать размеру одной из сторон бруска. Каждая панель представляет собой ряд досок, длина которых равна расстоянию между черепными брусками. В верхней части щита перпендикулярно направлению досок прибивают более тонкие бруски. Нижняя часть панели остается ровной и гладкой.

Каждый щит укладывают в проемы между балками так, чтобы опорой для него являлись черепные бруски. Если смотреть сверху, такой потолок представляет собой ряд ячеек, углубления которых заполняют теплоизоляционным материалом. Это может быть керамзит, минеральная вата, пенопласт, опилки.

Перед укладкой теплоизолятора все получившиеся «короба» укрывают пароизоляционным материалом так, чтобы были закрыты и балки перекрытия. При этом полотна пленки (мембраны) настилают внахлест 10-15 см.

Если перекрытие является межэтажным, поверх балок нашивают доски, которые образуют черновой пол. Если перекрытие чердачного типа, чаще всего используют засыпной теплоизолятор и могут оставить его открытым. Толщина засыпки зависит от того, насколько суровы климатические условия региона проживания. Щитовые потолки выстраивают не только в частных домах, но и банях, подсобных помещениях, дачных домиках.

Источник
