Сборка каркаса потолка для гипсокартона

Каркас для гипсокартона на потолок

Большинство мастеров-облицовщиков согласятся с утверждением о том, что качество потолочной отделки напрямую зависит от того, насколько грамотно уложен каркас из гипсокартона на потолок. От этого зависит, появятся ли трещины на потолочной отделке, насколько прочной и долговечной окажется декоративная облицовка. Как и в любом деле, в установке каркаса есть свои нюансы и секреты, о которых будет полезно узнать более подробно.

Конструкции из гипсокартона на потолке

Закрепить гипсокартонные листы на потолочном перекрытии можно, и не используя каркас. Существует немало примеров успешного крепления гипсокартона с помощью клеевых композиций. Результат получается неплохим, если потолочное перекрытие подшито ровными, как стол, панелями или фанерой, и не требует дополнительного выравнивания и корректирования уровня гипсокартона.

Но использование металлического каркаса позволяет решить сразу четыре проблемы:

• Скрыть дефекты на потолочной поверхности;
• Компенсировать существующие уклоны на потолке;
• Сформировать дополнительное пространство между черновым потолком и облицовкой из гипсокартона;
• Компенсировать большую часть деформаций, возникающих при усадке здания, «гуляния» плит перекрытия вследствие температурных напряжений в переходной период осень-зима-весна.

Использование металлического несущего каркаса обеспечивает воздушную подушку, в которой всегда можно разместить утеплитель, шумоизоляцию, а кроме того, это еще хороший способ спрятать на потолке под гипсокартоном проводку или построить каналы для водопроводных и кабельных коммуникаций.

Есть у каркасного способа монтажа гипсокартона пара негативных моментов. Во-первых, металический каркас «ворует» высоту потолка, в среднем на 10-12 см. Во-вторых, металлические профили и подвесы — это дополнительные расходы, зачастую составляющие примерно половину бюджета, выделенного на облагораживание потолка гипсокартоном.

Виды обрешетки под гипсокартон на потолок

Надежно закрепить гипсокартонные листы на потолочной поверхности — это еще полдела, далее необходимо добиться идеального выравнивания обрешётки, чтобы исключить появление на гипсокартоне выступающих кромок и швов, или образование провалов или провисов. Все перечисленное зависит от качества несущего металлопрофиля и от того, насколько правильно собрана несущая конструкция.

Под укладку гипсокартона используют три типа обрешетки:

• Одноуровневый каркас из металлического П-профиля;
• Двухуровневую решетку или «клетку» из двух взаимоперпендикулярных рядов монтажного профиля;
• Деревянную решётку, собираемую как в одном уровне, так и в двухуровневом варианте, в зависимости от веса гипсокартона и особенностей чернового потолочного перекрытия.

Для большинства потолочных конструкций подойдёт однорядная схема, при условии, что потолки в помещении достаточно ровные, а само здание уже давно прекратило усадку. Такой каркас не спасет от развития трещин, если отделку гипсокартоном планируют в относительно новом многоэтажном здании с монолитными или панельными стенами.

Двухрядный каркас считается наиболее прочным и надежным, его используют достаточно широко для отделки потолков гипсокартоном в новостройках, и в ситуациях, когда, казалось бы, «вылечить» бетонный потолок практически невозможно.

Обрешётки из деревянных реек используются преимущественно в частных домах с деревянными перекрытиями потолков. Если потолок не утепляется, то каркас может быть построен из одного ряда брусов. На утепляемых или оборудованных звукоизоляцией потолках деревянная обрешетка более удобна, так как металл хорошо проводит и звук, и тепло.

Как сделать обрешетку на потолок под гипсокартон

Изготовление каркаса начинается с измерения высоты потолков в различных точках. Опытные мастера выполняют промеры по периметру и в центре помещения, на входе в комнату и в районе оконных проемов. Если речь стоит об отделке гипсокартоном потолка в одноэтажном здании, то измерение высот выполняют в непосредственной близости к стенам, на которых лежат балки перекрытия или бетонные плиты.

Схема каркаса для гипсокартона на потолок

Устройство основы под укладку гипсокартонных листов приведено на схеме ниже.

Конструктивно однорядный каркас состоит из:

• Направляющего профиля, с помощью которого выравнивается плоскость будущего каркаса;
• Несущего или монтажного профиля, который укладывается на направляющую рейку. Шаг профиля для гипсокартона на потолке выбирается в зависимости от веса будущей облицовки и наличия фигур, вставок, коробов и ниш;

• Горизонтальных перемычек. Это короткие отрезки, отрезанные от базового профиля, монтируемые между главными металлическими прогонами каркаса. В результате получается достаточно жесткая и одновременно легкая решётка, способная выдержать до 20 кг на м 2 ;

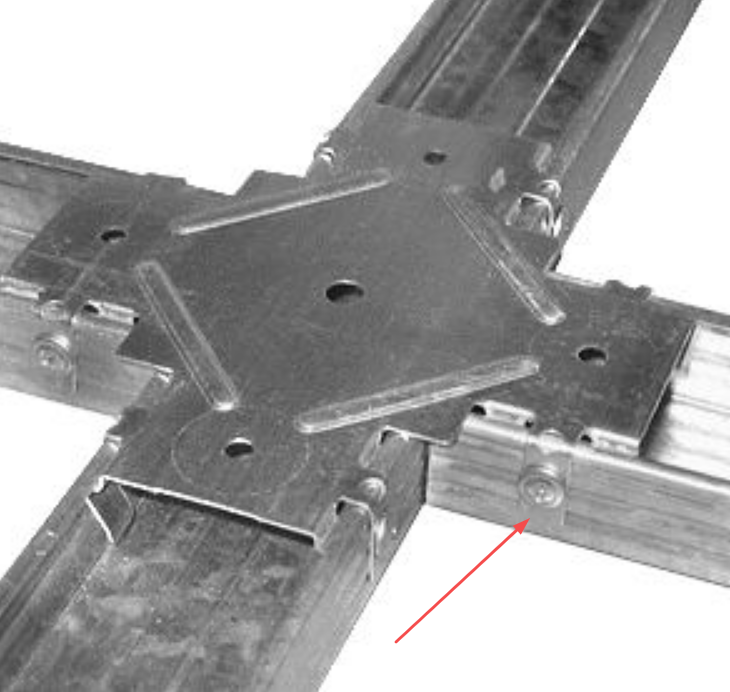

• Ленточные подвесы и стыковочные замки, или “крабы”. С помощью первых обеспечивается закрепление несущего профиля к потолочной поверхности, вторыми выполняют соединение несущих реек.

В двухуровневом каркасе, который должен быть в два-три раза прочнее обычного, дополнительно используются замки, соединяющие верхний и нижний уровни конструкции. Если второй уровень каркаса удален от потолка на расстояние больше 15 см, то для профиля могут использоваться регулируемые проволочные подвесы, компенсирующие прогиб обрешетки в наиболее нагруженных точках.

Разметка потолка под каркас гипсокартона

Прежде чем нанести контуры, необходимые для установки стартовых профилей каркаса, необходимо определиться с высотой, на которой будет монтироваться будущая облицовка из гипсокартонных листов. Обычно заказчики ориентируются на усредненные справочные сведения о снижении высоты потолка из гипсокартона на 7-10 см относительно плит перекрытия.

На практике усредненные сведения о толщине каркаса могут сильно отличаться от реальных величин. Для расчета высоты и нанесения разметочной линии берется самая нижняя точка на потолке, при этом перепад между максимумом и минимумом на потолочной поверхности может достигать 10-18 см.

К выбранной точке добавляют 3-4 см, чтобы в дальнейшем можно было установить подвесы и крабы без каких-либо затруднений.

Далее через проекцию ранее выбранной точки на ближайшую стену проводят горизонтальную линию разметки стартового направляющего профиля. Данную операцию можно выполнить с помощью малярного шнура, или использовать более современный лазерный уровень. Следующим этапом на потолок наносят рекомендуемые линии монтажа подвесов для несущих профилированных прогонов.

Потолочный каркас из профиля для гипсокартона

Для сборки несущей основы потребуется два вида металлической профилированной рейки:

• Несущий профиль ПН 60х27 мм;
• Направляющий профиль-рейка, сечением 27х28 мм.

По внешнему виду материалы для сборки каркаса очень похожи на рейки, используемые при облицовке стен. Отличить потолочный материал достаточно просто, на поверхности несущего ПН-профиля, используемого в каркасах для потолков, имеются несколько рядов штампованных ребер жесткости, а на вертикальных бортах кромки загнуты вовнутрь.

Тогда как металл стенового профиля тоньше, на бортах нет загнутых кромок, и вместо профилированных ребер жесткости выполнены два продольных центровочных паза.

И хотя многие мастера- отделочники утверждают, что для сборки каркаса подойдет любой, даже стеновой профиль, лучше всего строго придерживаться технологии укладки на потолок по технологии КНАУФ. Только в этом случае облицовка простоит на потолке пару десятков лет без ремонта.

Как сделать деревянный каркас для гипсокартона на потолке

Конструктивно сборка несущей основы из бруса и реек ничем не отличается от сборки каркасной системы из металлопрофиля. В данном случае каркас формируется из двух уровней.

Единственным важным условием будет подбор материала, в качестве профиля брус сечением 40х40 мм, второй ряд каркаса, на который непосредственно будет крепиться гипсокартон, выбирают сечением 60х30 мм.

Первый ряд крепят к потолку на дюбелях, второй на столярных саморезах. На местах пересечения используют подкладочные шайбы и куски ДВП, с помощью которых удобно выравнивать положения бруса во втором ряду, добиваясь точного соответствия горизонтальной разметке.

Использование деревянного каркаса под гипсокартон удобно, если черновое потолочное перекрытие выполнено из дерева или плит на его основе. В остальных случаях использование древесины для каркаса считается неэффективным, так как гипсокартон и дерево на перепады температуры и влажности реагируют по разному.

Монтаж каркаса под гипсокартон на потолок

Если есть возможность, то лучше всего использовать для обеспечения разметки и контроля лазерный уровень. Каркас из тонкостенного металлического профиля постоянно играет, и ручное измерение размеров или использование традиционных шнуров не дает такого уровня качества, как лазер.

Подготовка поверхности потолка

Бетонную плиту потолочной основы необходимо освободить от остатков старой побелки и краски. Делается это для того, чтобы увидеть трещины на потолке и своевременно их обозначить, и при необходимости заделать ремонтной смесью. Возможно, это не пригодится при сборке каркаса, но случается, что точка крепежа подвеса, а их будет установлено на потолке несколько десятков, попадет в трещину, и будет неприятно, если гипсокартон своим весом вытащит дюбель.

Крепежи и соединительные элементы

Помимо ленточных подвесов и крабов, для сборки каркаса используются три типа крепежных элементов:

• Дюбель-саморезы для сборки стартовой рейки и подвеса;
• «Блохи» или «клопы», короткие винты-саморезы со сверлом на конце;
• Стандартные саморезы по металлу 25 мм для крепления гипсокартона.

С помощью дюбель гвоздей крепят стартовый профиль. Приложив рейку к стене, через готовые выштампованные дыры в металле пробивают отверстия под установку пробки.

Далее остается лишь уложить пластиковые элементы и завернуть крепеж шуруповертом. Таким же способом крепят подвесы.

С помощью «клопов» соединяют и сращивают отдельные куски металлопрофиля между собой.

Расстояние между профилями под гипсокартон на потолке

Направляющие U-образные планки крепят к стене дюбелями с шагом в 60 см. Если гипсокартонная отделка получается очень тяжелой, то шаг можно сократить до 50 см.

Потолочные подвесы крепят на расстоянии 70-80 см. Обычно шаг для крепежа каркаса на потолке подбирают и подстраивают уже после укладки несущих профилей. Расстояние между главными рейками металлопрофиля в ходе сборки каркаса под гипсокартон приходится регулировать и подгонять, поэтому потолочный крепеж чаще всего выполняют во вторую очередь.

Монтаж профилей под гипсокартон на потолок

После того как были собраны настенные рейки, можно приступать к выкладке несущего профиля. В среднем расстояние между отдельными прогонами выбирают равным 60 см, поэтому для расчета необходимого количества отрезков делят ширину комнаты в сантиметрах на 60 см, к полученному числу добавляют еще один.

Прогоны укладывают на стеновой профиль и равномерно распределяют по всей ширине потолка. Материал фиксируют «клопами» на направляющих, после чего можно ставить крабы и врезать перемычки. Последним этапом включают лазерный уровень, выравнивают каркас в одной плоскости и фиксируют на потолочных подвесах.

Как сделать многоуровневый каркас для потолка

Сборка двухуровневой обрешетки под гипсокартон несколько сложнее, чем в предыдущем случае. Суть двойной конструкции заключается в том, что каркас фактически состоит из двух обрешеточных уровней, каждый из которых закреплен на потолке своими ленточными подвесами. В результате каркас способен выдержать вдвое больший вес гипсокартона.

Такой тип обрешетки используется для новостроек или очень сложных потолочных конструкций из гипсокартона. Первый уровень каркаса изготавливают по стандартной технологии. Второй слой из металлопрофиля укладывают на потолок с использованием межуровневых замков. Так как нижний уровень каркаса будет использоваться для крепления гипсокартона, второй слой обрешетки опять же выравнивают в плоскости, и только после этого крепят на потолочные подвесы.

Заключение

Собрать каркас для гипсокартона на потолок относительно несложно, если придерживаться технологии сборки КНАУФ и следовать рекомендациям специалистов. Примерно 60% проблем с гипсокартоном на потолке возникает по причине неправильной сборки обрешетки, и лишь 35-40% поломок происходит из-за низкого качества материала.

Источник

Каркас для гипсокартона на потолок — монтаж каркаса потолка из профиля под гипсокартон, как сделать правильный каркас из металлопрофиля, установка

Можно ли собрать каркас потолка из профиля под гипсокартон своими руками? Какие материалы и инструменты для этого понадобятся, в каком варианте может быть устроена конструкция и главное — как сделать так, чтобы результат радовал годами, не давая повода для ремонта? Обо всем этом ниже.

Деревянный или металлический?

Существует несколько вариантов выполнения обрешетки для крепления ГКЛ на потолке.

Она может быть сделана из дерева или из металлического профиля. Главные достоинства деревянного каркаса – экологичность, доступность материала и простота сборки. Но и недостатков немало:

• Как правило, такой каркас используют только при ровной базовой поверхности. Выравнивать с его помощью стены или потолок – сущее мучение.
• Перед сборкой все элементы конструкции необходимо тщательно обработать антисептическим раствором. Иначе нельзя гарантировать долгий срок их службы.
• Деревянную обрешетку не используют в помещениях, где влажность превышает 12 %. При больших показателях элементы конструкции будут набухать и коробиться.
• При монтаже требуется оставлять зазоры между стеной и брусками, компенсирующие смещение геометрии последних под воздействием температуры и влаги.
• Деревянный каркас считается менее прочным, чем конструкция из металлопрофиля.

Металлический каркас лишен этих недостатков. Он устойчив к воздействию внешней среды и микроорганизмов, прочен и практичен. При наличии минимальных строительных навыков и необходимых инструментов его несложно собрать своими руками. Монтаж каркаса из профиля потребует тщательного расчета необходимого материала и различных вспомогательных элементов: подвесов, крабов, соединителей.

Для чего нужен каркас

Необходимость сделать каркас для потолка под ГКЛ возникает в следующих случаях:

• Когда поверхность обладает перепадами уровня более чем в 4 мм;
• При обустройстве двухъярусных или многоуровневых конструкций;
• В случае необходимости прокладки потолочного утеплителя, звукоизолятора;
• При необходимости значительного снижения высоты от пола до потолка.

Типы каркаса на потолок

Обрешетка бывает двух видов:

• Ячеистая, когда несущие профили или брусья создают своеобразную решетку (см. следующее фото). Как правило, используется в большинстве случаев выравнивания потолка гипсокартоном.

• Поперечная. Профили или рейки располагаются только в одном направлении, а ГКЛ крепится к ним поперек. Этот способ обычно используют опытные мастера.

Также бывают одноуровневые и многоуровневые конструкции. Потолок в два и более яруса довольно сложен в расчете и монтаже, но все затраты с лихвой окупаются оригинальным внешним видом. Для разработки проектов таких конструкций лучше прибегнуть к помощи профессионального дизайнера.

Комплектующие – профили

Конструкция каркаса включает в себя профили, соединители и крепежи. В этой части статьи рассказывается о металлических профилях, об их типоразмерах и о том, каким именно образом элементы применяют при создании подвесного потолка.

Важно! Для помещений с высокой влажностью, таких как ванная комната, туалет или кухня, необходимо использовать оцинкованный профиль, так как он более стойкий к коррозии. Потолок с таким каркасом прослужит намного дольше, небольшая переплата за его элементы вполне обоснована и разумна.

В общем виде профиль представляет собой длинное изделие из металлического листа, покрытого цинком. Сечение и размер профилей зависят от того, какие задачи он выполняет в конструкции каркаса.

Устройство каркаса подвесного потолка

Профиль потолочный, сокращенно ПП (в западной классификации CD). Сечение П-образное, с шириной 60 и высотой 27 мм. «Полка» профиля имеет продольные канавки, дающие элементу дополнительную жесткость и прочность. Основной элемент каркаса для подвесного потолка, именно к ПП-профилю непосредственно крепятся листы гипсокартона.

Профиль потолочный CD 60х27 для гипсокартона

Профиль направляющий потолочный, сокращенно ПНП (в западной классификации UD). Имеет схожее сечение, но другие размеры – высота 28 мм, ширина 27 мм. Крепится к стенам по периметру комнаты под потолком, играет роль направляющей для ПП-профилей. Имеет готовые отверстия для крепежа.

Профиль направляющий потолочный (ПНП)

Профиль арочный, сокращенно ПА. Используется при создании каркаса криволинейной формы, например, волнообразной. Очень часто используется при создании многоярусного потолка из гипсокартона. Высота профиля – 60 мм, ширина 27 мм. Не имеет продольных ребер жесткости, изображение ПА приведено ниже.

Профиль арочный (ПА)

Угловой профиль ПУ – небольшие элементы профиля с множеством отверстий, служат для увеличения прочности углов и точного выдерживания их параметров.

Профиль перфорированный угловой оцинкованный

Важно! Не следует путать ПНП и обычный направляющий профиль, сокращенно называющийся ПН. Последний используется в основном при создании каркасов для перегородок из гипсокартона и отделки этим материалом стен.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

Наименование	Высота, мм	Ширина, мм	Длина, мм	Масса на 1 м длины, кг
ПП 60/27	60	27	2750, 3000, 4000 и 4500	0,6
ПНП 28/27	28	27	2750, 3000, 4000 и 4500	0,4
ПА 60/27	60	27	2750, 3000, 4000 и 4500	0,6

Виды каркасов

Исходя из применяемого материала, обрешетка может быть:

Отличительная черта – крепление плит ГКЛ к профилям, находящимся поперек конструкции.
Обрешетка бывает разной и по числу ярусов:

• одноуровневая – каркас в одной плоскости;
• двухуровневая – обустраивается в нескольких плоскостях;
• многоуровневая – рассчитанная на несколько ярусов, поэтому сложная в обустройстве, но по виду более привлекательная. Конструкция многоуровневой обрешетки под гипсокартон

Как только принято решение, какая конструкция будет смонтирована и из какого материала, можно приступать к подготовительным работам.

Как смонтировать ячеистый каркас

Этот вид обрешетки является выходом для тех, кто не имеет опыта, чтобы выполнить монтаж каркаса под гипсокартон на потолок, профессионально.
Схема каркаса на потолок под гипсокартон
Чтобы каркас был крепким и ровным, нужно правильно нанести разметку на потолок и надежно скрепить профиль просекателем. Разберемся, какие комплектующие нам понадобятся и каково их назначение.

Подготовка к обустройству

Хорошо очистить поверхность, удалить с нее отслоившуюся краску и штукатурку. Если на поверхности присутствуют ржавые пятна, плесень и грибковые образования, их нужно хорошо зачистить шкуркой и обработать специальными составами с антисептическим эффектом.
Схема для монтажа каркаса на потолок
Важно! Не пренебрегайте этим этапом, так как со временем грибок и плесень может проявиться на гипсокартоне.
Вариант конструкции каркаса под гипсокартон на потолок
Как только поверхность очищена, нужно провести инспекцию потолка. Если на нем присутствуют трещины, их следует заштукатурить гипсокартон составом на основе цемента и нанести грунт на ГКЛ глубокого проникновения.

Материалы для монтажа

Конструкция будет состоять из подвесов и профилей. Если подвесная обрешетка выполняется во влажном помещении, то стоит купить оцинкованные профили – они не подвержены коррозии.
Итак, для монтажа нужно подготовить:

• направляющие элементы UD;
• стеновой профиль CD;
• прямой подвес;
• дюбели;
• саморезы для гипсокартона;
• крабы для ГКЛ;
• удлинители для профиля;
• лента для уплотнения.

Все материалы нужно покупать с запасом в 10%.
Чертеж в размерами потолка из гипсокартона
Для обустройства понадобится следующий инструментарий:

• ударная дрель;
• шуруповерт;
• лазерный уровень;
• измерительный прибор;
• ножницы по металлу.

Как видим, дорогого строительного инструмента для гипсокартона покупать не нужно.

Чертеж и разметка плоскости

Перед монтажом составляем подробную схему конструкции, которую планируется получить в итоге. Насколько грамотно она будет составлена, настолько качественным и красивым получится потолок из гипсокартона.
Чертеж с размерами каркаса на потолок под гипсокартон
На этом этапе не только вырисовывается общая картина конструкции, но и места установки приборов освещения и точечной подсветки. Разметка потолка под каркас гипсокартона – один из важнейших этапов.

Разметка потолка. Пошаговая инструкция:

Совет! Плиты гипсокартона располагаются от окна, обязательно учтите это при сооружении обрешетки. В видео показано как монтировать каркас на потолок.

Крепление обрешетки

Как сделать каркас под гипсокартон на потолке? Для того чтобы грамотно обустроить обрешетку, нужно выполнить следующее:

Важно! Перемычки сооружаются в разбег, если установить их по одной линии, то есть вероятность провисания конструкции под весом ГКЛ. При проведении монтажных работ важно проверять уровень конструкции.
Готовый смонтированный каркас на потолок под гипсокартон






На этом обустройство ячеистой обрешетки под ГКЛ своими руками закончено. Останется только обшить конструкцию и нанести финишную отделку.

Поперечный каркас на потолок из ГКЛ

Эта конструкция наиболее экономична, так как в ней присутствуют только основные профили, не нужны перемычки и крабы.
Пример монтажа поперечного каркаса на потолок
Порядок выполнения работ:

Эта конструкция рассчитана на то, чтобы один лист ГКЛ перекрывала 6 профильных элементов. Если работа по монтажу профильной конструкции выполнена правильно, то обрешетка получится прочной и надежной.

Многоуровневый каркас для ГКЛ

Есть несколько способов смонтировать подобный каркас. Можно вначале установить первый уровень, а затем на него укрепить нижний. Раньше этот метод и применялся. Но стоит отметить, что несущая способность такой конструкции существенно снижается.
Каркас многоуровневого потолка из гипсокартона

Второй способ. Монтируется вначале нижний уровень, и только потом к нему присоединяется верхний. Подобную конструкцию выполнить сложнее, но ее надежность на порядок больше, чем у первого варианта.

Пошаговая инструкция монтажа:

После окончания работ по обустройству каркаса под гипсокартон как на стене, так и на потолке, останется только обшить поверхность ГКЛ и произвести финишную отделку.

Каркас для подвесного потолка из ГКЛ из деревянных брусков

Если принято решение обустроить обрешетку на потолке из древесины, то стоит применить хвойные породы, уровень влажности материала 12%.
Каркас из деревянных брусков для подвесного потолка
Порядок выполнения монтажа:

Вариант конструкции деревянного каркаса для потолка
Если кажется, что конструкция недостаточно жесткая, то можно установить деревянные перемычки. Но в этом обычно нет необходимости, так как конструкция получается очень надежной. В видео показан процесс монтажа деревянного каркаса для подвесного потолка.

Вернуться к оглавлению

Необходимые материалы и инструменты

Поскольку наиболее часто для выравнивания потолков используются каркасы из металлического профиля, перечислим все, что потребуется для их монтажа.

Из инструментов нужно приготовить:

• Уровни. Сгодится и пузырьковый, но лучше лазерный. Покупать его специально, если нет планов профессионально заниматься ремонтными работами, нет смысла. Лучше взять взаймы у друзей или взять напрокат. Гидроуровень несложно сделать своими руками.
• Перфоратор для проделывания отверстий в стене под дюбели, на которые будут крепиться профили.
• Дрель и сверла по металлу.
• Шуруповерт.
• Молоток, ножницы по металлу и рулетка.

Для соединения профилей между собой удобно использовать просекатель. Он обеспечивает более качественное крепление, чем мелкие саморезы по металлу (еще их называют «блохами», «клопами» или «семечками»).

Из материалов потребуются:

Определить точное количество материала поможет правильно вычерченная схема каркаса.

Последовательность проведения работ: краткая схема

Не допустить ошибок в процессе монтажа обрешетки поможет и следование проверенному алгоритму действий. Классический монтаж конструкции для подвесного потолка из гипсокартона представляет собой определенную последовательность работ:

1. Выравнивают углы потолка, тем самым упрощая подгон гипсокартонных листов в дальнейшем.
2. Проводят электромонтажные работы, имея схему расположения осветительных приборов, составленную заранее. Важно, чтобы длина кабеля к точкам расположения приборов была не менее 15 см от гипсокартонного потолка.
3. Составляется схема каркаса для потолка из гипсокартона с нанесением разметки на поверхность потолка.
4. Монтируют горизонтальные направляющие, подвесы, профили.
5. Крепят гипсокартонные листы.
6. Готовую конструкцию отделывают грунтовочными и шпаклевочными смесями под покраску или оклейку обоями.

Заключение

Собрать каркас для гипсокартона на потолок относительно несложно, если придерживаться технологии сборки КНАУФ и следовать рекомендациям специалистов. Примерно 60% проблем с гипсокартоном на потолке возникает по причине неправильной сборки обрешетки, и лишь 35-40% поломок происходит из-за низкого качества материала.

Монтаж потолочного каркаса

• Сначала определяется расстояние, на которое опустится новый потолок. Здесь следует помнить, что если будут монтироваться точечные светильники, то необходимо знать их высоту – одним достаточно 5-8 см межпотолочного пространства, другим – 12-15 см.
• Далее на стене находится точка, от нее и будет выполняться вся разметка. При помощи лазерного уровня определяется горизонтальная линия, которую можно провести карандашом или воспользоваться отбивочным шнуром.
• Рулеткой отмерить нужную длину профиля и отрезать, воспользовавшись обычными ножницами по металлу. При необходимости они легко стыкуются, вставляясь один в другой, в этом случае нахлест должен составлять не менее 3 см и эта точка обязательно фиксируется метизом.

• По линиям на стенах монтируется ПНП, некоторые модели уже имеют рабочие отверстия, если нет, тогда они просверливаются с шагом 50 см перфоратором или дрелью в зависимости от основания, к которому крепятся данные профили.
• Далее осуществляется разметка для потолочных профилей. От стены отступить примерно 60 см (так как стены не всегда отличаются идеальными размерами), и уровнем проверить точность нахождения рисок. Отметки должны быть видны на стенах. Профилем, здесь он послужит в качестве линейки, соединить черточки на противоположных стенах, полученная линия станет «точкой» отсчета. От нее параллельно, каждые 60 см проводятся линии по всему потолку.
• Таким же образом произвести разлиновку и по длине комнаты, в итоге почти все ячейки получатся с размерами 60х60 см. Размеры ячеек у стен будут иметь другие параметры.
• Прямые подвесы фиксируются дюбелями (саморезами) с шагом 60-70 см, центр основания должен находиться точно по размеченной линии. В местах, где будут устанавливаться какие-либо приборы или оборудование (вентилятор, светильник, кондиционер), рекомендуется дополнительно установить траверсы.

• Потолочные профили для гипсокартона не следует заготавливать «впрок», как сказано выше, расстояние от стены до стены в разных точках комнаты может существенно отличаться. Поэтому для каждого профиля длина замеряется отдельно, и она должна быть на 2-3 см меньше ширины помещения.
• В направляющие вставляются потолочные профили, где центральный желобок должен выходить на риску. Зафиксировать его положение одним саморезом. При необходимости применяется муфта.
• Используя ножницы по металлу подготовить перемычки из потолочного профиля равные 60 см, а поперечины, предназначенные для установки с краю (от стены до первого продольного профиля) на пару сантиметров меньше действительного расстояния.
• Также необходимо следить за совпадением канавки профиля с отметками на стенах, в местах их соединения с продольным профилем установить одноуровневый «краб», зафиксировав его саморезами.

• Окончательный этап монтажа данной конструкции заключается в креплении потолочных профилей к подвесам. Для этого к ПП прикладывается уровень к каждой точке соединения. И после того, как будут проверены, и при необходимости отрегулированы отклонения, производится фиксация. Далее выполняется монтаж листов гипсокартона.

Подготовительные работы, перенос схемы на потолок

Предварительная подготовка заключается в ликвидации старого покрытия. Удаляются все элементы, в прочности крепления которых есть сомнения. Крупные трещины заделываются цементом, а потом шпаклюются.

На этом этапе также требуется избавиться от пятен грибка или плесени при ее наличии. Всю базовую поверхность потолка лучше обработать антисептиком, чтобы предотвратить их появление в дальнейшем.

После подготовки основания можно переходить к разметке по предварительно составленной схеме. Ее удобно осуществлять при помощи отбивочного шнура или малярной нити. Нарисованную на бумаге схему переносят на стены и потолок. Отмечается не только положение профилей, но и места крепления подвесов.

Как сделать многоуровневый каркас для потолка

Сборка двухуровневой обрешетки под гипсокартон несколько сложнее, чем в предыдущем случае. Суть двойной конструкции заключается в том, что каркас фактически состоит из двух обрешеточных уровней, каждый из которых закреплен на потолке своими ленточными подвесами. В результате каркас способен выдержать вдвое больший вес гипсокартона.

Такой тип обрешетки используется для новостроек или очень сложных потолочных конструкций из гипсокартона. Первый уровень каркаса изготавливают по стандартной технологии. Второй слой из металлопрофиля укладывают на потолок с использованием межуровневых замков. Так как нижний уровень каркаса будет использоваться для крепления гипсокартона, второй слой обрешетки опять же выравнивают в плоскости, и только после этого крепят на потолочные подвесы.

Важно! Для фиксации ленточных подвесов используют резиновые или силиконовые прокладки, укладываемые в промежуток между металлом и бетоном. Это позволяет снизить влияние деформаций бетонной плиты на каркас и облицовку из гипсокартона.

Крепление каркаса и сборка конструкции

Пришло время крепить каркас на потолок для гипсокартона. Процесс довольно прост, но требует внимания и сосредоточенности. А кроме того, каркас под гипсокартон из металлопрофиля на потолок должен быть закреплен четко по уровню.

Для закрепления нам понадобятся саморезы, шуруповерт, уровень. И также стоит подготовить и профиль. Для работы нам понадобятся следующие:

1. Потолочный профиль (ПП) 60/27.
2. Направляющий профиль (ПН) 28/27

Итак, приступим к разбору технологии крепления каркас для подвесного потолка из гипсокартона:

1. В первую очередь еще раз проверяем уровень крепления, который был отмечен при разметке, напомним, каркас должен быть идеально горизонтальным.
2. Теперь, над отметками уровня каркаса закрепляем по периметру направляющие профиля.
3. После чего начинаем крепление продольных профилей. Для этого сначала натягиваем нить, между отметками разметки, между которыми будет предусмотрен профиль, и предусматриваем для него крепления повесов.
4. Они представляют собой «П» образные пластины (кронштейны). Закрепляем их непосредственно по разметочной нити, которая показывает уровень каркаса потолка из гипсокартона.
5. После их закрепления можно обустраивать непосредственно сам профиль. Он закрепляется с двух сторон на «П-образном» креплении. При этом нужно четко соблюдать уровень разметки. Нить должна слегка соприкасаться с профилем, но не должна натягиваться им, или висеть на расстоянии.
6. Проверяется ровность как продольными, так и поперечными нитями.
7. Так же закрепляем все продольные профиля в соответствии с выполненными метками.
8. Таким образом, у нас готов первичный каркас на потолок под гипсокартон из металлопрофиля.
9. Теперь приступаем к креплению поперечных профилей. Они крепятся непосредственно к продольным, с использованием крабов. Крепление происходит при помощью саморезов с сверлом.

Соединение профиля крабом с фиксацией саморезами

После закрепления всех профилей, натягиваем нить, между отметками, и поверяем насколько ровно сделан каркас из профиля под ГКЛ потолок. Напомним, нити должны лишь слегка соприкасаться, но не натягиваться и не провисать под профилем. В дополнение проверяем ровноту правилом.

После проверки можно сказать, что каркас на потолок под гипсокартон подготовлен. Теперь узнайте подробно, как правильно крепить листы ГКЛ.

Но это касательно одноуровневого, но стоит еще рассмотреть и двухуровневые потолки с подсветкой.

Схема обрешетки

Для начала нужно составить схему, на которой будут отображаться места прохождения профилей, а кроме того, точки их закрепления. Составляется чертеж простым карандашом на обычном листе бумаги.

Размеры, разумеется, масштабировано следует уменьшить.

На схеме должны присутствовать:

• Места крепления направляющих профилей (стартовых планок, идущих по периметру), отмечающиеся с шагом в 30-40 см (масштабы, конечно, нужно уменьшить на листке);
• Потолочные профили и их поперечины — с шагом в 60 см;
• Точки прохождения внутрикаркасных осветительных приборов, проводов и других коммуникаций.

Для этого нужно:

• Измерить длину от края до края всех (именно всех, а не одну-две) стен. Нельзя мерить стену, а затем просто умножить ее длину на 4, так как уровень может быть неодинаков, ошибки в просчетах, впоследствии приведут к кривизне каркаса;
• Померить высоту всех углов, а также от пола до центральной части потолка;
• От самого низкого угла следует далее отмерить расстояние между базой и подвесным потолком, для определения точности выбора коммуникационных приборов или конструкции потолка. На данном этапе измерений также рекомендуется отмерить место расположения не только светильников, но и распределительных коробок.

Устройство проводки

Также на фазе монтажа каркаса под гипсокартон необходимо сразу подготовить проводку под осветительные приборы. Ее укладка осуществляется по гофрированным трубам от ближайшей распределительной коробки.

Электропроводка в гофре на потолке

Здесь нужно отметить несколько нюансов, которые необходимо учитывать:

1. Для устройства проводки необходимо или приобретать профиль в котором предусмотрены специальные отверстия для электропроводки, или же заблаговременно их обустроить самостоятельно.
2. Крепление гофрированной трубки проводится с помощью специальных клипс или хомутов с шагом в 30-40 сантиметров.

Более подробней об устройстве электропроводки можете узнать в отдельных материалах.

Заключение

Теперь вы узнали, как собрать каркас из профиля для гипсокартона на потолок и можете сделать это сами (конечно понадобится помощник). Кроме того, отметим, что есть важные моменты при работе с гипсокартоном. Для закрепления изученного материала рекомендуем вам ознакомится с несколькими видеороликами, в которых наглядно показано, как сделать каркас для гипсокартона для потолка.

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Проверка горизонтальности с помощью лазерного уровня

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Важно! На обратную сторону каркаса, обращенную к потолку, наклеивается уплотнительная лента. Желательно ее нанести еще до того, как профиль будет закреплен на подвесах.

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Поперечный одноуровневый каркас. Особенности монтажа

Среди преимуществ данного способа — отсутствие необходимости в некоторых элементах — крабах и перемычках, что снижает затраты. Также этот метод называют рельсовым из-за параллельно идущих профилей.

1. На 1 этапе каркас двухуровневого потолка также отображается схематически с шагом поперечных профилей в 50 см;
2. В самом низком по высоте от пола до потолка углу, ставится метка расположения конструкции и от нее по периметру помечается отбивкой линия прохождения направляющих. Отбивку своими руками, без помощи делать сложно, лучше воспользоваться помощью второго человека либо использовать нивелир, отмечая линии карандашом;
3. По данной отметке устанавливаются направляющие, с предварительно наклеенной уплотнительной лентой;
4. Далее в их пазы вставляются несущие поперечные профили, фиксируются на подвесы и к самим стартовым.

Также как и в случае с ячеистым каркасом, необходимо постоянно проверять уровень ведения конструкции.

Так можно быстро, самостоятельно монтировать одним из способов, металлический каркас под гипсокартонную обшивку на потолок.

Источник
