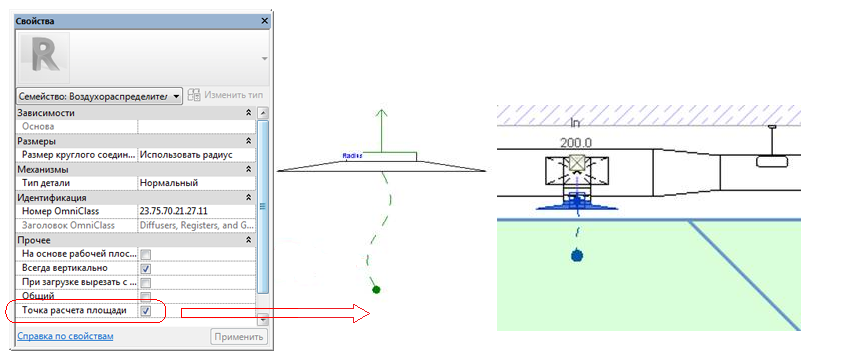

Поскольку точка расчета площади определяет, в каком пространстве находится осветительный прибор, она также отражается в спецификациях. Например, если в спецификацию с данными пространства (такими как имя и номер) добавить колонну, то будет использоваться пространство в соответствии с точкой расчета площади.

Источник

Ревит план потолка со светильниками

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

Подскажите, как создать планы потолков в Ревит. Нарисовал простейшую архитектуру из четырех стен, использую шаблон электрики (делаю пожарную сигнализацию). Приклыдываю скриншот. На нем видно, что планы пола создаются очень легко и быстро. Красным прямоугольником я выделил ту область, где ожидаю появленитя планов потолков:) Как сделать так, чтобы они там появились?)) Как вообще планы потолков создавать? Мне они нужны чтобы пожарные извещатели разместить.

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

Лента — Вид — Создание — План потолка

Aleksey Borisov / Алексей Борисов

I am an EXPERT ELITE member

Находите сообщения полезными? Поставьте Нравится (Like) этим сообщениям!
На ваш вопрос успешно ответили? Нажмите кнопку ‘ Утвердить решение ‘

• Отметить как новое
• Закладка
• Подписаться
• Отключить
• Подписка на RSS-канал
• Выделить
• Печать
• Отчет

Если так делать, то получается как-то некрасиво (см. скриншот), а именно — планы потолков 1 и 2 этажа остаются в Lighting, а для планов потолков 3-6 этажа создается какая-то новая группа «. » и туда эти планы помещаются.

Можно ли сделать чтоб это все выглядело как то более логично, например раз планы пола появляются автоматически в группе «Power», можно ли в этом «Power» наряду с «Floor plans» создать «Ceiling plans» и туда все планы потолков разместить?? чтоб не были планы потолков разных уровней раскиданы по разным «группам»?

Источник

Продукты Revit

Не удалось извлечь оглавление

Расчеты освещения

Автор:

Средняя предполагаемая освещенность

Для расчета средней предполагаемой освещенности (AEI) в каждом пространстве следует определить вклад каждого осветительного прибора в световой поток через рабочую плоскость и разделить результат на величину площади пространства.

Пример расчета освещенности пространства

• Осветительное оборудование — вставной угловой троффер 2×4 с тремя лампами, используются данные из файла фотометрической сетки 483T8_S.ies.
• Размеры пространства составляют 20 футов 0 дюймов x 30 футов 0 дюймов.
• Нижняя часть осветительного прибора размещен на высоте 9 футов 6 дюймов.
• Отражательная способность потолка: 80%
• Отражательная способность стены: 70%
• Отражательная способность пола: 20%

При расчете средней предполагаемой освещенности для пространства используются следующие дополнительные формулы.

• Cветовой поток через рабочую плоскость
• Высота полезного объема помещения
• Индекс помещения

Cветовой поток через рабочую плоскость

Вклад каждого осветительного прибора в световой поток через рабочую плоскость рассчитывается по формуле: WL = II * LLF * CU.

• WL = световой поток через рабочую плоскость
• II — исходная интенсивность
• LLF — коэффициент потерь при освещении
• CU — коэффициент использования

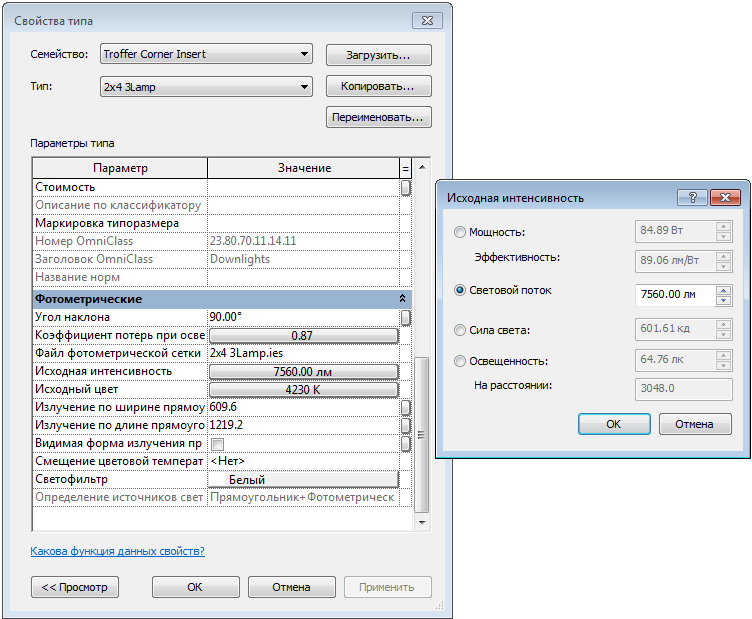

Исходная интенсивность и коэффициент потерь при освещении задаются для каждого типа осветительных приборов в качестве свойств типа. Эти свойства представлены в диалоговом окне «Свойства типа» для данного прибора.

Например, исходная интенсивность осветительного прибора составляет 7560 люмен, и коэффициент потерь при освещении равен 0,87.

Величина CU рассчитывается с учетом отражательной способности потолка, стен и пола, определяемой свойствами пространства, а также индекса помещения (RCR). Если осветительный прибор расположен вне пространства, определить CU невозможно и данный прибор не учитывается при расчета средней предполагаемой освещенности (AEI) для пространства.

Величина RCR рассчитывается с учетом высоты полезного объема помещения (RCH) и рабочей плоскости для расчета освещения, которые определяются свойствами конкретного экземпляра пространства.

Высота полезного объема помещения

Высота полезного объема помещения рассчитывается по формуле: RCH = LP — LCW.

• RCH — высота полезного объема помещения
• LP = плоскость светильника для расчета освещения (высота источников света в пространстве)
• LCW — рабочая плоскость для расчета освещения

В данном примере RCH = 9 футов 6 дюймов — 3 фута 0 дюймов = 6 футов 6 дюймов. (Если имеется несколько источников света, расположенных на разной высоте, учитывается минимальная высота.)

Индекс помещения

Индекс помещения рассчитывается по формуле: RCR = 2,5 * RCH * P / A.

• RCR — индекс помещения
• P- периметр помещения
• A — площадь помещения

В данном примере RCR = 2,5 * 6,5 * 100 / 600 = 2,708.

Коэффициенты использования

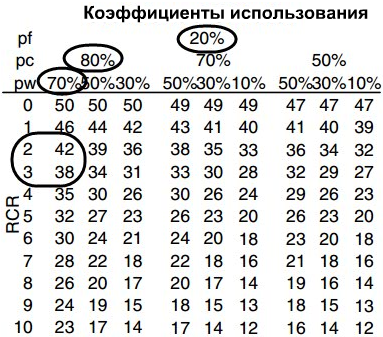

Для задания коэффициента использования вручную следует найти его в таблице данных по светильникам. Здесь представлена часть таблицы данных для прибора, описание которого содержится в файле фотометрической сетки 483T8_S.ies.

Отражательная способность пола (pf), стен (pw) и потолка (pc) определяется свойствами экземпляра пространства, а формула для расчета RCR приведена выше. С помощью интерполяции, можно рассчитать, что CU приблизительно равно 40,8. В Revit отображается значение 40,9. Это различие можно отнести на счет округления значений в таблице.

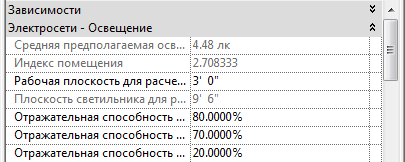

Обратите внимание на значения отражательной способности.

Расчет светового потока через рабочую плоскость в данном примере: WL = 7560 * 0,87 * 0,409= 2690 лм.

Значение WL для данного прибора соответствует полной освещенности пространства. Итоговый уровень освещенности в фут-канделах для этого единственного осветительного прибора в пространстве рассчитывается по формуле для AEI: 2690 лм / 600 кв.фут. = 4,48 фут-кандел.

При наличии в пространстве нескольких приборов величина RCR рассчитывается на основе самого нижнего прибора в пространстве (указывается в параметре LCLP), величина CU рассчитывается для каждого экземпляра прибора на основе полученного значения RCR, а величина WL суммируется по всем приборам, а затем делится на значение площади пространства.

Например, при добавлении второго прибора на высоте 8 футов RCR становится равным 2,08, а CU для обоих приборов — 0,433.

WL = 7560 * 0,87 * 0,433 = 2848

Таким образом, полная средняя предполагаемая освещенность рассчитывается по формуле: AEI = (WL1 + WL2) / площадь = (2848 + 2848) / 600 = 9,50 фут-кандел.

Источник

Продукты Revit

Не удалось извлечь оглавление

Размещение пространств до потолка

Автор:

Этот способ размещения пространства предусматривает наложение зависимости, согласно которой его объем заключен между базовым уровнем и уровнем потолка или камеры. Этот способ применяется в том случае, если пространство над потолком будет камерой или отличается от обитаемых пространств другими параметрами.

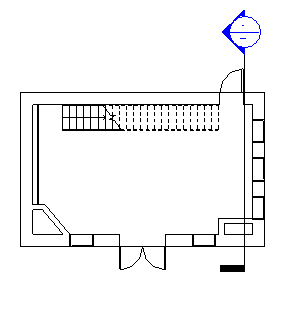

В Диспетчере проекта откройте план этажа, содержащий зону, в которой требуется разместить пространство. Далее следует создать разрез для проверки размещаемого пространства.

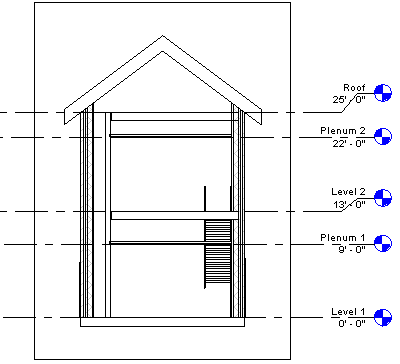

Можно воспользоваться существующим разрезом, однако следует убедиться в том, что линия разреза пересекает зону, в которой размещается пространство. В следующих примерах требуется только один разрез, так как каждый уровень состоит из одного пространства. В зависимости от сложности конструкции могут потребоваться дополнительные разрезы.

Создание уровней служебных пространств

Уровни служебных пространств используются при размещении пространств в зонах, содержащих потолки. Уровни камер — это специальные уровни, предназначенные для размещения пространств в зонах камер над потолком; размещение выполняется на виде в плане, созданном на основе уровня камеры. Для точного анализа отопительных и холодильных нагрузок необходимо разместить пространства во всех зонах камер.

Если проект содержит уровни, расположенные на высоте потолка, выберите эти уровни и в списке «Выбор типа» найдите «Уровень»:»Камера».

Стандартные уровни преобразуются в уровни служебных пространств.

Однако следует убедиться с помощью Диспетчера проекта в наличии видов плана этажа, созданных на основе уровней камер. Если требуется создать виды плана этажа на основе уровней камер, см. примечание выше.

• Убедитесь в том, что выбран режим «Создать вид в плане».
• Выберите «Типы видов в плане», затем в диалоговом окне «Типы видов в плане» выберите только «План этажа» и нажмите «OK».

На основе созданного уровня служебного пространства создается новый план этажа. Этот план этажа потребуется при размещении пространств в зонах служебного пространства.

После этого новый план этажа для камеры отображается в соответствующей подкатегории Диспетчера проекта.

Включение видимости пространств

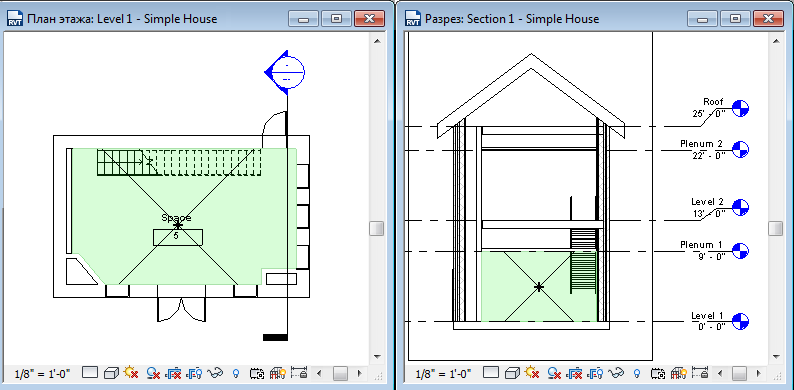

Закройте все виды, кроме разреза и плана этажа, на котором требуется разместить пространство, и введите с клавиатуры WT для расположения этих двух видов без перекрывания.

Можно также выбрать вкладку «Вид» панель «Окна» «Мозаика».

Обратите внимание на наличие нераскрашенных зон, обусловленных зазорами (слева) и каналом (справа). Эти зоны необходимо разрешить.

Если на пространство не наложена указанная зависимость, на разрезе убедитесь в том, что в качестве верхнего предела пространства задан вышележащий уровень, и при необходимости измените заданную протяженность пространства по вертикали.
