Подмости для работы с потолком

Деревянные подмости, по-другому козлы, для проведения ремонта.

Деревянные подмости, по-другому козлы, для проведения ремонта.

Если театр начинается с вешалки, то ремонт в помещении всегда начинается со сборки деревянных подмостей или, как их ещё в просторечии называют, козлЫ. От надежности «козлов» зависит насколько безопасно и быстро вы будете выполнять все работы по ремонту квартиры, а также скорость выполнения отделочных работ.

Дополнительно, конечно же, будет нужна вешалка, пристенная лесенка и обеденный столик.

В этой статье я расскажу и покажу на фотографиях, как и каким инструментом нужно собирать «козлЫ» и сколько для этого нужно материала.

Когда я буду использовать в статье слово «козёл», то вы знайте, что это такой стол для временного употребления при ремонте. Его делают строители и отделочники, чтобы получить возможность доступа к верхней части стен или к потолку для проведения ремонтных работ. Поэтому кавычки я ставить не буду.

Для козла подбирается материал совершенно сухой и лёгкий. Ну и, конечно же, не очень дорогой. Помните, что его нужно будет передвигать часто и переносить с одного места на другое.

Инструмент вы также берёте на выбор. Если вы собираетесь детали козла скручивать саморезами, тогда вам нужен шуруповёрт, а лучше для этого иметь дрель с насадкой (битой под саморезы по дереву).

Если будете соединять детали гвоздями, что я, конечно же, не приветствую при сборке козлов, тогда вам понадобится молоток. Для отреза деревянных деталей нужна ножовка или электрический лобзик. Но я всегда использую ручную циркулярную пилу.

Вам могут пригодиться

Ну и для разметки наших будущих деталей козла нужен карандаш с рулеткой и угольник.

Из материала я всегда выбираю обрезную сосновую доску и саморезы по дереву 55-60 мм.

Для сборки двух козлов нам понадобятся 3-х метровые доски шириной 150 мм и толщиной 30 мм.

Высота козлов определяется легко: нужно взять рулетку и измерить расстояние от потолка до головы работающего человека и отнять от этого расстояния примерно 150-200 мм.

Ну, то есть при средней высоте потолка в квартирах (2,6 м) козёл делается высотой примерно 0,9 м.

Итак, первое, что нам нужно сделать – это основные площадки наших будущих козлов, на которых и будут проводиться всё работы. Эти площадки должны иметь достаточно места, для того, кто будет работать на козле. А также еще необходимо место под таз с раствором, который весит примерно 40-50 кг. Соответственно, площадка должна быть крепкой и устойчивой, наш будущий козел должен выдержать нагрузку не менее 150 кг.

Всегда нужно в этом деле учитывать ширину основных световых дверных проёмов, чтобы наш будущий козел мы смогли переместить в любое помещение нашей квартиры. Так как световые дверные проемы без установленных дверей не бывают менее 700 мм, то площадку для козлов нужно изготавливать 600 мм. Исключение составляют помещения санузлов, где с установленной дверью с шириной дверного полотна 600 мм козел не пролезет.

Но он там и не понадобится, так как все виды работ на высоте – по штукатурке стен, укладке плитки на пол и на стены, монтажу потолка, а также затирке плиточных швов будут уже закончены, и после установки двери там с козлами уже нечего будет делать.

Основных целых досок для изготовления щитов на пару козлов и щита для столика нам понадобится всего 16 метров, то есть 5 целых 3-х метровых досок и еще 1 м доски. Все остальные доски мы распиливаем по длине ручной циркулярной пилой на две половинки.

Для основных щитов для козлов мы берем наши первые четыре целые 3-х метровые доски. Находим по рулетке середину доски и распиливаем их пополам. Так у нас будет готова основа: две основные площадки для козлов шириной 600 мм и длиной 1500 мм.

Затем ручной циркулярной пилой нужно распилить наши оставшиеся доски. Из этих получившихся в процессе распила узких досок размером 30 мм х 75 мм и длиной 3000 мм мы будем делать остальные детали (заготовки) для нашего козла. Делается это для того, чтобы козел был не таким тяжелым и его можно было передвигать одному человеку.

Отпиливаем от них 4 заготовки по 600 мм и скрепляем наши отдельные четыре доски в щит.

Поперечины, которые скрепляют доски в щит, мы прикручиваем саморезами на расстоянии 150 мм от края досок. Каждую доску прикручиваем на 4 самореза.

Теперь нам нужно изготовить следующее: 8 заготовок длиной 900 мм для четырёх пар ног двух козлов, 4 заготовки по 650 мм для нижних ступеней и 4 заготовки по 550 мм для верхних ступеней.

Приступаем к сборке наших будущих ног. Для этого мы переворачиваем шит и, раскладывая по нему наши заготовки ног и ступеней, скрепляем их саморезами.

Верхнюю часть ног козла, которые будут крепиться к щиту, нужно сузить немножко внутрь щита (с каждой стороны по 20-30 мм), а нижние концы ног наоборот развести на 30-40 мм больше ширины щита, для того, чтобы наш будущий козёл был устойчив на полу, а затем накрутить на них наши ступени. Вот так:

Для того, чтобы все ноги козла получились одинаковыми, их сборку нужно производить, укладывая их друг на друга стопкой.

Далее, когда все готово, приступаем к сборке самого козла: прикручиваем саморезами ноги козла изнутри к щиту, переворачиваем наш козел и выравниваем его двумя, ранее заготовленными нами укосинами длиной 1850 мм, по диагонали конструкции. Так, чтобы они были прикручены, по отношению к боковым сторонам козла «крест-на-крест». Это тоже делается для устойчивости конструкции.

Низ ступеней при накручивании укосин тоже немного разводим в сторону и закрепляем их саморезами.

Доделываем нижнюю обвязку конструкции вкруговую двумя перекладинами по 1600 мм каждая, и козел готов. Скручиваем всю конструкцию саморезами так, чтобы их было по 2 шт на одно соединение. Теперь можно смело, ничего не боясь, приступать к работе с ним.

Дополнительная информация: если ремонт ведется в помещении с чистовыми полами, то на низ ног козла нужно прикрутить, например, куски линолеума, чтобы не поцарапать полы.

(Не забываем и про обязательный обед, иначе, откуда силы возьмутся для работы?)

Итак, из досок мы еще должны сделать столик, чтобы за ним можно было нормально пообедать или просто попить чай.

Ну и, конечно, вешалку для одежды. Сюда дополнительно необходимо приобрести полиэтиленовую пленку для укрытия чистой одежды.

Комплект «мебели» для начала ремонта готов!

Для помещений с высотой потолков до 3,5 метра и более козел изготавливается отдельно. Но это зависит от индивидуальности квартиры и планировки.

Также нужно купить полиэтиленовую пленку для того, чтобы укрывать все, что может запылиться и испачкаться во время штукатурных и отделочных чистовых работ. Установив маяки, можно приступать к процессу оштукатуривания стен.

Итак, подведём итоги. На полный «комплект мебели» для начала ремонта в стандартной комплектации (2 козла, столик, вешалка, пристенная стремянка), нам понадобится:

1. Доска – 8 шт.: 30 мм х 150 мм длиной 1500 мм

2. Доска – 4 шт.: 30 мм х 75 мм длиной 600 мм

3. Комплект ступеней верхних – 4 шт.: 30 мм х 75 мм длиной 550 мм

4. Комплект ступеней нижних – 4 шт.: 30 мм х 75 мм длиной 650 мм

5. Комплект ног – 8 шт.: 30 мм х 75 мм длиной 900 мм

6. Доски нижней обвязки – 4 шт.: 30 мм х 75 мм длиной 1650 мм

7. Укосины – 4 шт.: 30 мм х 75 мм длиной 1850 мм

Комплект на вешалку для одежды:

1. Доска – 5 шт.: 30 мм х 75 мм длиной 1500 мм

Комплект на столик обеденный:

1. Доска – 4 шт.: 30 мм х 150 мм длиной 1000 мм для столешницы

2. Ноги – 4 шт.: 30 мм х 75 мм длиной 600-700 мм

3. Доски – 6 шт.: 30 мм х 75 мм длиной 750 мм

4. Доски – 2 шт.: 30 мм х 75 мм длиной 1000 мм для нижней обвязки ног

5. Укосины – 2 шт.: 30 мм х 75 мм длиной 1200 мм

Пристенная лесенка:

1. Доски – 2 шт.: 30 мм х 75 мм длиной 1500 мм

2. Доски для ступеней и верхней площадки – 8 шт. : 30 мм х 75 мм длиной 500 мм

То есть это примерно 40 метров обрезной доски 30 мм х 150 мм х 3000 мм и 0,5 кг саморезов 55-60 мм. Если всё правильно раскроить, учитывая данные размеры, и поработать немножко ручной циркулярной пилой на месте сборки, то этого количества как раз хватит на всё.

Для информации: в 1 м3 доски размером 30 мм х 150 мм х 3000 мм будет 74.07 шт., т.е. 222,21 м.

40 м доски размером 30 мм х 150 мм будет равно 0,18 м3.

При стоимости материала 5000р./м3, партия материала будет стоить 900 р. + 100 р. – саморезы. Итого: 1000 рублей.

Удачного всем ремонта! Поздравляю всех с началом строительного сезона!

Источник

Выбираем подмости

Содержание:

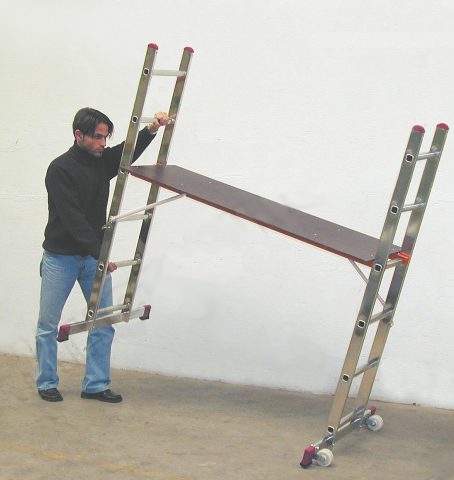

Этот весьма распространенный вид лестничного оборудования широко используется в сфере ремонта и строительства. Подмости представляют собой сборно-разборные одноуровневые мини-леса: две опоры и площадка между ними, располагаемая на том или ином уровне. Такая конструкция очень устойчива, что гарантирует безопасность пользователя.

Оборудование подходит для проведения работ на уровне 1-2-этажного здания. С его помощью легко покрасить стены, побелить фасад, выполнить другие отделочные операции.

Основные преимущества

Подмости обладают рядом неоспоримых достоинств, которые оценят как обычные покупатели, так и профессиональные мастера-ремонтники.

• Такое оборудование служит отличной заменой строительным лесам. Не нужно сколачивать громоздкую деревянную конструкцию. Можно просто и быстро, без специальных инструментов, собрать лестничный помост нужной высоты.
• Подмости обеспечивают максимальный комфорт и безопасность по сравнению с другими видами лестниц. На широкой платформе стоять очень удобно (что важно при длительных малярных и штукатурных работах), расставлять на ней банки с лакокрасочными материалами и инструменты. Наличие роликов упрощает перемещение оборудования с места на место.
• Рассчитаны на большую нагрузку (до 150 кг). Это означает, что они легко выдержат маляра и пару ведер с краской.
• Прочны, легковесны, не подвергаются коррозии, поскольку изготовлены из алюминия. Можно на длительное время оставлять их на улице – дождь или снег им не страшны.
• Универсальны: помимо основного рабочего положения, Вы можете получить две приставные лестницы (из опор), а в случае приобретения шарнирной модели – еще и две двухсторонние стремянки.
• Компактны, в сложенном виде поместятся в небольшой нише, сарае, кладовке, багажнике машины.
• Позволяют работать на любой нужной высоте. Вы можете закрепить платформу на необходимом расстоянии от земли, в том числе на разных уровнях опор (что важно при установке на поверхностях с перепадами высот).

Выбор по применению

Если Вы хотите купить такое оборудование, но не знаете, какая модель Вам подойдет, в первую очередь определите, для чего конкретно Вы планируете его использовать.

Различные бытовые работы, ремонт в квартире: нужны малые, так называемые лестничные подмости с небольшим количеством ступеней и высотой до 3 м. Они легки, компактны, просты в эксплуатации и транспортировке.

Например, для оклейки обоев, побелки потолков, монтажа подвесной мебели предлагаем Вам приобрести на нашем сайте модели 2х6 Krause Corda 080011, мини-леса 2.9м Krause Corda 916198 и другие с количеством ступеней не более семи.

Наружная отделка зданий: здесь требуются высокие монтажные подмости с усиленной конструкцией, повышенной устойчивостью. Их высота должна достигать 5 м, необходимы диагональные стяжки между опорами, защитные ограждения. В нашем магазине Вы может купить 5 м Krause Corda 916129 или 5.2 м Krause Corda 916013. С их помощью легко перекрасить фасад дома, отремонтировать крышу.

Профессиональные монтажные и строительные работы: для этого подходит оборудование, указанное в предыдущем пункте. Также мы можем предложить более функциональный вариант: шарнирные подмости 5 м Krause Corda 916273. Они имеют два горизонтальных ограждения для дополнительной безопасности пользователя. Опоры состоят из двух шарнирно-сочлененных сегментов с надежным фиксатором. Таким образом, при трансформации получаются не только мини-леса, но и две приставные лестницы, а также две двухсторонние стремянки. Это очень удобно: с объекта на объект не нужно будет перевозить множество «устройств», подмости заменят их все разом.

Основные характеристики

Главным параметром для выбора подмостей является рабочая высота. Это максимальное расстояние, до которого достанет человек среднего роста, стоящий на самом верхнем уровне платформы.

На нашем сайте Вы можете купить оборудование с показателями от 2,9 м (подойдет для ремонта в квартире) до 5,2 м (может использоваться для наружных высотных работ).

Расстояние от пола до помоста называется высотой площадки и может составлять от 0,9 до 4,2 м.

Количество ступеней обозначает число перекладин в каждой опоре. Чем их больше, тем больше вариантов крепления настила. Вы сможете его установить точно на необходимом Вам уровне.

Наличие роликов значительно облегчает передвижение конструкции.

На нашем сайте Вы сможете приобрести различные мини-леса – как для проведения профессионального ремонта, так и для бытовых работ. Подберите нужный Вам товар, исходя из представленной выше информации, и просто добавьте его в свою «Корзину».

Источник

Как сделать козлы для ремонта потолка

Деревянные подмости, по-другому козлы, для проведения ремонта.

Деревянные подмости, по-другому козлы, для проведения ремонта.

Если театр начинается с вешалки, то ремонт в помещении всегда начинается со сборки деревянных подмостей или, как их ещё в просторечии называют, козлЫ. От надежности «козлов» зависит насколько безопасно и быстро вы будете выполнять все работы по ремонту квартиры, а также скорость выполнения отделочных работ.

Дополнительно, конечно же, будет нужна вешалка, пристенная лесенка и обеденный столик.

В этой статье я расскажу и покажу на фотографиях, как и каким инструментом нужно собирать «козлЫ» и сколько для этого нужно материала.

Когда я буду использовать в статье слово «козёл», то вы знайте, что это такой стол для временного употребления при ремонте. Его делают строители и отделочники, чтобы получить возможность доступа к верхней части стен или к потолку для проведения ремонтных работ. Поэтому кавычки я ставить не буду.

Для козла подбирается материал совершенно сухой и лёгкий. Ну и, конечно же, не очень дорогой. Помните, что его нужно будет передвигать часто и переносить с одного места на другое.

Инструмент вы также берёте на выбор. Если вы собираетесь детали козла скручивать саморезами, тогда вам нужен шуруповёрт, а лучше для этого иметь дрель с насадкой (битой под саморезы по дереву).

Если будете соединять детали гвоздями, что я, конечно же, не приветствую при сборке козлов, тогда вам понадобится молоток. Для отреза деревянных деталей нужна ножовка или электрический лобзик. Но я всегда использую ручную циркулярную пилу.

Ну и для разметки наших будущих деталей козла нужен карандаш с рулеткой и угольник.

Из материала я всегда выбираю обрезную сосновую доску и саморезы по дереву 55-60 мм.

Для сборки двух козлов нам понадобятся 3-х метровые доски шириной 150 мм и толщиной 30 мм.

Высота козлов определяется легко: нужно взять рулетку и измерить расстояние от потолка до головы работающего человека и отнять от этого расстояния примерно 150-200 мм.

Ну, то есть при средней высоте потолка в квартирах (2,6 м) козёл делается высотой примерно 0,9 м.

Итак, первое, что нам нужно сделать – это основные площадки наших будущих козлов, на которых и будут проводиться всё работы. Эти площадки должны иметь достаточно места, для того, кто будет работать на козле. А также еще необходимо место под таз с раствором, который весит примерно 40-50 кг. Соответственно, площадка должна быть крепкой и устойчивой, наш будущий козел должен выдержать нагрузку не менее 150 кг.

Всегда нужно в этом деле учитывать ширину основных световых дверных проёмов, чтобы наш будущий козел мы смогли переместить в любое помещение нашей квартиры. Так как световые дверные проемы без установленных дверей не бывают менее 700 мм, то площадку для козлов нужно изготавливать 600 мм. Исключение составляют помещения санузлов, где с установленной дверью с шириной дверного полотна 600 мм козел не пролезет.

Но он там и не понадобится, так как все виды работ на высоте – по штукатурке стен, укладке плитки на пол и на стены, монтажу потолка, а также затирке плиточных швов будут уже закончены, и после установки двери там с козлами уже нечего будет делать. Ремонт и Строительство Приставная лестница своими руками Подробнее

Основных целых досок для изготовления щитов на пару козлов и щита для столика нам понадобится всего 16 метров, то есть 5 целых 3-х метровых досок и еще 1 м доски. Все остальные доски мы распиливаем по длине ручной циркулярной пилой на две половинки.

Для основных щитов для козлов мы берем наши первые четыре целые 3-х метровые доски. Находим по рулетке середину доски и распиливаем их пополам. Так у нас будет готова основа: две основные площадки для козлов шириной 600 мм и длиной 1500 мм.

Затем ручной циркулярной пилой нужно распилить наши оставшиеся доски. Из этих получившихся в процессе распила узких досок размером 30 мм х 75 мм и длиной 3000 мм мы будем делать остальные детали (заготовки) для нашего козла. Делается это для того, чтобы козел был не таким тяжелым и его можно было передвигать одному человеку.

Отпиливаем от них 4 заготовки по 600 мм и скрепляем наши отдельные четыре доски в щит.

Поперечины, которые скрепляют доски в щит, мы прикручиваем саморезами на расстоянии 150 мм от края досок. Каждую доску прикручиваем на 4 самореза.

Теперь нам нужно изготовить следующее: 8 заготовок длиной 900 мм для четырёх пар ног двух козлов, 4 заготовки по 650 мм для нижних ступеней и 4 заготовки по 550 мм для верхних ступеней.

Приступаем к сборке наших будущих ног. Для этого мы переворачиваем шит и, раскладывая по нему наши заготовки ног и ступеней, скрепляем их саморезами.

Верхнюю часть ног козла, которые будут крепиться к щиту, нужно сузить немножко внутрь щита (с каждой стороны по 20-30 мм), а нижние концы ног наоборот развести на 30-40 мм больше ширины щита, для того, чтобы наш будущий козёл был устойчив на полу, а затем накрутить на них наши ступени. Вот так:

Для того, чтобы все ноги козла получились одинаковыми, их сборку нужно производить, укладывая их друг на друга стопкой.

Далее, когда все готово, приступаем к сборке самого козла: прикручиваем саморезами ноги козла изнутри к щиту, переворачиваем наш козел и выравниваем его двумя, ранее заготовленными нами укосинами длиной 1850 мм, по диагонали конструкции. Так, чтобы они были прикручены, по отношению к боковым сторонам козла «крест-на-крест». Это тоже делается для устойчивости конструкции.

Низ ступеней при накручивании укосин тоже немного разводим в сторону и закрепляем их саморезами.

Доделываем нижнюю обвязку конструкции вкруговую двумя перекладинами по 1600 мм каждая, и козел готов. Скручиваем всю конструкцию саморезами так, чтобы их было по 2 шт на одно соединение. Теперь можно смело, ничего не боясь, приступать к работе с ним.

Дополнительная информация: если ремонт ведется в помещении с чистовыми полами, то на низ ног козла нужно прикрутить, например, куски линолеума, чтобы не поцарапать полы.

(Не забываем и про обязательный обед, иначе, откуда силы возьмутся для работы?)

Итак, из досок мы еще должны сделать столик, чтобы за ним можно было нормально пообедать или просто попить чай.

Ну и, конечно, вешалку для одежды. Сюда дополнительно необходимо приобрести полиэтиленовую пленку для укрытия чистой одежды.

Комплект «мебели» для начала ремонта готов!

Для помещений с высотой потолков до 3,5 метра и более козел изготавливается отдельно. Но это зависит от индивидуальности квартиры и планировки.

Также нужно купить полиэтиленовую пленку для того, чтобы укрывать все, что может запылиться и испачкаться во время штукатурных и отделочных чистовых работ. Установив маяки, можно приступать к процессу оштукатуривания стен.

Итак, подведём итоги. На полный «комплект мебели» для начала ремонта в стандартной комплектации (2 козла, столик, вешалка, пристенная стремянка), нам понадобится:

1. Доска – 8 шт.: 30 мм х 150 мм длиной 1500 мм

2. Доска – 4 шт.: 30 мм х 75 мм длиной 600 мм

3. Комплект ступеней верхних – 4 шт.: 30 мм х 75 мм длиной 550 мм

4. Комплект ступеней нижних – 4 шт.: 30 мм х 75 мм длиной 650 мм

5. Комплект ног – 8 шт.: 30 мм х 75 мм длиной 900 мм

6. Доски нижней обвязки – 4 шт.: 30 мм х 75 мм длиной 1650 мм

7. Укосины – 4 шт.: 30 мм х 75 мм длиной 1850 мм

Комплект на вешалку для одежды:

1. Доска – 5 шт.: 30 мм х 75 мм длиной 1500 мм

Комплект на столик обеденный:

1. Доска – 4 шт.: 30 мм х 150 мм длиной 1000 мм для столешницы

2. Ноги – 4 шт.: 30 мм х 75 мм длиной 600-700 мм

3. Доски – 6 шт.: 30 мм х 75 мм длиной 750 мм

4. Доски – 2 шт.: 30 мм х 75 мм длиной 1000 мм для нижней обвязки ног

5. Укосины – 2 шт.: 30 мм х 75 мм длиной 1200 мм

Пристенная лесенка:

1. Доски – 2 шт.: 30 мм х 75 мм длиной 1500 мм

2. Доски для ступеней и верхней площадки – 8 шт. : 30 мм х 75 мм длиной 500 мм

То есть это примерно 40 метров обрезной доски 30 мм х 150 мм х 3000 мм и 0,5 кг саморезов 55-60 мм. Если всё правильно раскроить, учитывая данные размеры, и поработать немножко ручной циркулярной пилой на месте сборки, то этого количества как раз хватит на всё.

Для информации: в 1 м3 доски размером 30 мм х 150 мм х 3000 мм будет 74.07 шт., т.е. 222,21 м.

40 м доски размером 30 мм х 150 мм будет равно 0,18 м3.

При стоимости материала 5000р./м3, партия материала будет стоить 900 р. + 100 р. – саморезы. Итого: 1000 рублей.

Удачного всем ремонта! Поздравляю всех с началом строительного сезона!

Универсальные складные козлы. Своими руками

Столярные ко́злы являются незаменимым приспособлением в арсенале любого мастера или человека, решившего самостоятельно построить дом. Распилить доски, положить длинномерный материал, поставить торцовочную пилу, собрать универсальный верстак или распиловочный стол — со всеми этими задачами справится восьминогий помощник.

Конечно, в специализированных строительных магазинах можно подобрать модель на любой вкус, вот только цена на такие ко́злы кусается. Неудивительно, что многие пользователи нашего портала предпочитают промышленным изделиям свои собственные разработки. Тем более, что собрать столярные козлы сможет любой человек.

1. Базовые принципы конструирования самодельных столярных ко́зел

Столяркой я не занимался уже много лет. Как-то мне потребовались козлы. Сначала я хотел собрать их из того, что было под рукой, но побродив по просторам Интернета, я увидел видеоролик одного американца, который придумал удобную складную конструкцию козел, которую я решил повторить.

В данной конструкции нашего пользователя привлекло следующее:

1. Складная конструкция козел упрощает их перевозку и хранение.
2. Универсальность. Козлы можно приспособить под выполнение самых разнообразных работ.

Следующие фотографии наглядно демонстрируют компактность и удобство таких козел.

Козлы не занимают много места, их можно перевозить в багажнике автомобиля, а при завершении работ – повесить на стенку гаража или мастерской.

Изучив видео и ухватив суть идеи, Dima009 решил повторить конструкцию и поделиться своим опытом с нашими читателями. Работа началась с разработки чертежей козел.

Делать что-то на глаз я не люблю. Поэтому, кроме черчения в специализированной программе, мне пришлось вспомнить школьный курс тригонометрии для расчёта величин углов и длин сторон.

Отправной точкой для определения размеров козел стал расчёт их высоты. Этому моменту следует уделить особое внимание, т.к. рост у всех разный. Кому-то будет удобно работать с козлами высотой в 80 см, кому- то потребуется делать козлы высотой 90 см.

Универсальной высотой козел для человека ростом 175-180 см считается – 80-85 см, но, чтобы не гадать, можно перед началом работы по изготовлению козел пойти и промерить высоту верстака или стола, за которым вы обычно пилите или строгаете доски. Критерий один — удобно работать или нет. Это даст примерный ориентир по оптимальной – эргономичной высоте.

Dima009 выбрал высоту в 85 см.

Далее он прикинул угол наклона ножек к плоскости пола. Как видно на чертеже, углы равны 65° и 80°.

Определив основные размеры, высчитываем длины всех остальных деталей козел. Для наглядности приводим список Dimы009:

• Четыре ножки, каждая длиной по 95 см.
• Для верхней опорной перекладины нужна доска длиной 90 см.
• Также требуется 3 распорки длиной по 85, 77 и 70 см.

Также мне понадобились саморезы по дереву и болты с гайками для соединения складывающихся ног.

Подбив «итого», для изготовления 2-х козел потребуется:

За покупкой Dima009 отправился в ближайший строительный магазин, где выяснилось, что купить ровные доски почти невозможно. Перебрав больше 100 шт., пользователь с трудом отобрал 5 шт. досок нужного ему размера. Общая стоимость покупки, включая крепёж, составила чуть больше 1200 руб.

Забегая вперёд, скажем, что тема вызвала широкий отклик среди наших пользователей, и они активно включились в обсуждение конструктивных особенностей самодельных козел. В частности, высказывались опасения, что козлы могут сложиться под большой нагрузкой. Чтобы развеять все сомнения, Dimа009 по окончании работ пообещал провести краш-тест козел, нагрузив их весом под три центнера. Что из этого вышло, мы расскажем чуть позже, а пока опишем ключевые этапы строительства козел.

2. Этапы изготовления самодельных столярных козел

Чёткое планирование всех этапов работ и грамотный расчёт — это залог успеха в любом деле. Самодельные козлы собираются по принципу конструктора. Сначала изготавливаем все необходимые детали.

На основании 3D-модели я рассчитал перечень всех деталей с размерами и только после этого приступил к изготовлению козел.

Процесс разбивается на ряд последовательных шагов:

1. Берём доску длиной 2 метра (это будут ножки) и при помощи столярного транспортира делаем разметку.

2. Далее, устанавливаем транспортир под 65° и чертим линию.

3. Переворачиваем доску на торец и продолжаем линию, ведя её под углом 80°.

4. Делаем пропилы.

5. При помощи рулетки отмеряем на доске 95 см и делаем такую же разметку, как и на первом срезе. В итоге оба среза должны быть параллельны друг другу.

Изготовив одну ножку, мы, используя её как шаблон, размечаем по ней остальные заготовки.

Это упрощает и ускоряет всю работу. Проконтролировав правильность нанесённых линий, отрезаем всё лишнее и получаем 4 готовых ножки.

Теперь приступаем к изготовлению верхней опоры. Для этого отрезаем торец точно под 90 градусов, отмеряем на доске 90 см и отрезаем под прямым углом второй конец.

Распорку делаем по аналогичной схеме, только под углом 80°. Отмечаем линию, отрезаем, затем отмеряем 85 см, берём транспортир и проводим линию под 100 градусов (это тот же угол, что 80°, но обратный).

Как сделать, изготовить подмости (леса, «козлы») своими руками

К ак сделать строительные леса, (подмости, «козлы») своими руками, такой вопрос встает практически при любом ремонте. Даже наклеивая обои на стену в собственной квартире обходиться табуретом уже весьма неудобно, а уж шпатлевать потолок и вовсе замаешься! И, хотя, торговля предлагает множество вариантов подобных конструкций, только выбирай, но стоит-ли выкладывать кругленькую сумму за инвентарь, воспользуешься которым один раз? Вряд ли… Ну что ж, давайте подумаем и вместе найдем выход из положения, и узнаем как сделать подмости своими руками.

Рассмотрим по порядку все стадии изготовления «средств подмащивания» (именно так в строительстве называют всевозможные подмости, леса, козлы и т. п.) своими руками.

Эскиз и расчеты подмостей своими руками

Самый важный этап. Ведь, по сути, Вам придется доверить изготовленным подмостям свое здоровье, а то и жизнь. Тут нужна предельная тщательность и серьезность.

Для больших конструкций, высотой выше 2-2,5 метров, которые будут нагружаться не только весом работника, но и тяжелыми материалами, лучше найти чертежи типовой конструкции, с размерами и узлами креплений, соответствующую СНиП. Конечно, подобные системы требуются не часто, однако и обычный «козлик» для штукатурных работ требует к себе уважения.

Для начала определяем размеры подмостей: высоту, ширину и длину. Они зависят от Вашего роста и видов работ. Как правило, достаточно длины метр — полтора и ширины до полуметра. Подобные размеры и позволят встать достаточно удобно, и разместить необходимые материалы, инструменты.

Чтобы несущий каркас имел достаточную жесткость, его основным элементом должен быть треугольник — фигура, имеющая максимальную жесткость. Как это реализуется в схемах различных подмостей, можно увидеть на рисунке 1.

Что бы собственными руками изготовить подмости, леса, «козлы» и т. п. как правило используют дерево. Об этом поговорим подробнее далее.

Подбор материалов для подмостей

Дерево необходимо выбирать качественное, сухое, без сучков, гнили и трещин. Лучше всего использовать обрезные доски и брусья из сосны. В качестве крепежа обычно используют гвозди, но лучше применить шурупы — саморезы. В отличие от гвоздей соединения на шурупах не расшатываются, а это немаловажно. Особенно, если подмости часто передвигают.

Впрочем, гвозди тоже пригодятся. Но об этом в разделе о выполнении работ.

Подбор инструментов для изготовления подмостей или лесов своими руками

Самые простые. Пила — ножовка с крупным зубом, молоток. На всякий случай — гвоздодер. Ну и разумеется, рулетка и карандаш. Если Вы решили соединять узлы с помощью шурупов отверткой не обойтись, нужен будет шуруповерт.

Изготовление подмостей своими руками

Наконец, мы перейдем к решению задачи, как сделать строительные подмости, леса, козлы своими руками. Начнем с разметки и нарезки деталей. Для этого используем рулетку и ножовку.

Собираем опорную часть каркаса и настил, затем соединяем эти два основных элемента вместе.

Если работы выполняет один человек, временное крепление, как говорится «на живую нитку», некоторых деталей каркаса иногда удобно выполнить гвоздями. И уже если все нормально, вкручиваем шурупы. Когда основной каркас готов устанавливаем раскосы и, наконец, ставим настил.

В заключении об изготовлении средств подмащивания

Вот в общих чертах и все. Теперь можно попробовать покачать наши подмости, убедиться в их жесткости. При необходимости усилить дополнительными раскосами. Да и еще не забудьте с одной стороны прибить несколько перекладин для того, чтобы на «козлик» было удобнее забираться.

Разумеется мы изложили только основные, базовые принципы устройства лесов и подмостей. Что неясно спрашивайте на вкладке вопросов, или в комментариях.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Козлы строительные: какие бывают и как сделать самостоятельно

Почти каждые ремонтные и строительные работы не обходятся без выполнения каких-либо операций на высоте. Рост среднестатистического человека не позволяет достать до потолка. Поэтому приходится использовать различные приспособления. Для выполнения точечных работ подойдет стремянка или даже обычный табурет. Но когда работы нужно выполнять на большой площади, при этом перемещаясь, то их будет недостаточно. Тогда на помощь приходят строительные козлы.

Если раньше средства подмащивания изготавливали только вручную, то сегодня их можно купить в магазине уже готовые. Магазинные козлы обычно изготовлены из алюминия, благодаря чему они одновременно легкие и прочные. Можно встретить как складные козлы, так и монолитные конструкции. Но у всех таких козел есть один огромный недостаток — они довольно дорогие. Именно поэтому тема изготовления строительных козел своими руками всегда остается актуальной.

Как мы уже отметили, козлы строительные или подмости бывают двух видов:

1. 1. Складные. Их преимуществом является высокая мобильность, компактность при хранении после окончания работ. Но с такими средствами подмащивания следует обращаться с крайней осторожностью. Перед выполнением работ на них, нужно убедиться в их очень устойчивости.
2. 2. Не складывающиеся. Они более надежные, так как в готовом виде представляют собой единую конструкцию.

Алюминиевые козлы сделать самостоятельно довольно сложно и очень затратно. Да и по стоимости материалов самодельная конструкция получится даже дороже, чем из магазина. Дерево — наиболее практичный и дешевый материал.

Для того чтобы собрать деревянные подмости, понадобятся следующие материалы:

• чертеж;
• рулетка;
• ножовка или электролобзик;
• столярный уголок;
• карандаш простой;
• шуруповерт;
• саморезы;
• доски;
• болты, шайбы и гайки (для разборных козел).

Выбирать пиломатериалы нужно сухие и ровные, без трещин, сколов и сучков. Если они не соответствуют таким характеристикам, то годятся только на дрова.

Для деревянных козел высотой 110 см понадобятся пиломатериалы следующих размеров:

• 1700х100х30 мм — 2 шт.;
• 1500х100х30 мм — 7 шт.;
• 1500х50х30 мм — 2 шт.;
• 1100х100х30 мм — 4 шт.;
• 700х100х30 мм — 2 шт.;
• 500х100х30 мм — 7 шт.

• 100х100х30 мм — 4 шт.

Саморезов нужно будет:

• 4х50 — не менее 32 штук;
• 4х80 — не менее 8 штук.

Метизы нужно подготовить с запасом, так как при сборке они могут погнуться и станут непригодными.

Перед началом работы подготовьте все доски согласно приведенному выше списку. Сделать это можно как самостоятельно, так и заказать на распилке. Для себя желательно составить чертеж, чтобы иметь представление о создаваемом объекте.

Чтобы козлы получились надежными и удобными, нужно следовать следующей схеме изготовления:

1. 1. Сложите рядом на ровной поверхности пять досок 1500х100х30 мм и три доски 500х100х30 мм. Поставьте две короткие доски на ребра, чтобы расстояние между их краями было 1500 мм. Третью такую же доску поставьте посередине, отмерив расстояние на глаз. Уложите две длинные доски поверх коротких так, чтобы получился прямоугольник. Центральную доску длиной 500 мм выровняйте при помощи рулетки, чтобы она оказалась точно посередине. Проверьте ровность конструкции, уложите еще две доски 1500 мм и соедините их все между собой шурупами.
2. 2. Возьмите еще две доски 1500х100х30 мм. Переверните уже собранную конструкцию короткими досками вверх. Уложите длинные доски поверх, образовав прямоугольную рамку. Соедините все саморезами. Получится настил или рабочая поверхность.
3. 3. Подготовьте четыре доски 1100х100х30 мм. Прикрутите их к рабочей поверхности с торцов. Получилась конструкция, похожая на стол.
4. 4. Усиливаем конструкцию косыми поперечинами из досок 1700х100х30 мм и 700х100х30 мм и прямыми 1500х50х30 мм. Они прикручиваются к ножкам таким образом, чтобы проекции расположенных противоположно усилений пересекались (попросту говоря, находились в разных диагоналях).
5. 5. Последним этапом прикручиваются ступеньки, функцию которых будут выполнять доски 500х100х30 мм. Для удобства нижние ступеньки делаются с выступом, поэтому две такие доски прикручиваются к ножкам козел с колодками (бруски 100х100х30 мм). Высоту ступенек можно выбрать на свое усмотрение.

Итак, строительные козлы готовы. Так как работы даже на небольшой высоте представляют опасность, то изготовленная конструкция требует испытания. Для этого сверху нужно поместить груз больше того, который будет воздействовать на конструкцию во время работы. Подойдут любые тяжелые предметы. Если козлы прошли испытание — то смело можно ими пользоваться.

Это самая простая конструкция строительных козел. При необходимости можно также самостоятельно изготовить и более сложные подмости. В этом случае без чертежа не обойтись. Вот один из таких примеров:

Набор инструментов и расходных материалов для изготовления такой конструкции идентичен, разница состоит лишь в их количестве. Стоит отметить, что таких козел потребуется как минимум два. Все зависит от площади рабочей поверхности. Следует помнить, что материал для поверхности нужно выбирать как можно толще, чтобы она могла выдержать работающих на ней людей.

Изготовление строительных козел совсем несложная работа. Для этого нужны всего лишь инструменты и немного материалов. Преимущество самостоятельной сборки козел — их можно сделать таких размеров, каких нужно.

Как изготовить строительные козлы своими руками: Обзор вариантов +Видео и Фото

Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

Какими бывают козлы

Если немного ранее такую опору для работы можно сделать только самостоятельно, то уже сейчас они в свободном доступе в любом строительном магазине. Чаще всего козлы из магазина изготовлены из алюминия, благодаря этому они очень прочные и устойчивые, а также имеют совсем небольшой вес.

Строительные подмостки бывают двух видов:

1. Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
2. Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Для монтажа понадобится:

• Схема,
• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Обратите внимание! Выбирать материал необходимо без трещин и сучков. Если они не соответствуют, то ни в коем случае не рекомендуется использовать такой материал.

Схема сборки

Необходимо положить на плоскую поверхность пять деревянных оснований 1500х100х30, и три с размерами 500х100х30 мм. Доски с меньшими размерами поставьте реберной стороной, чтобы расстояние между ними не превышало 1,5 м. Третью необходимо расположить, ровно между ними. Доски побольше в количестве двух штук уложить поверх меньших в форме прямоугольника. Доска посередине длина у которой 0,5 метра необходимо выровнять пользуясь рулеткой. Далее обязательно проверьте, ровна ли конструкция и соедините все при помощи саморезов.

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Если у вас нет возможности или желания монтировать деревянные козлы самостоятельно, можно приобрести металлические. Они более устойчивы для любых видов работ.

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Выбирать строительные козлы необходимо очень внимательно, учитывая сложность будущей работы, степень нагрузки и стоимость.

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Источник
