Керамическая плитка для полов с уклоном

Укладка плитки с уклонами к трапу

Эта публикация является продолжением статьи «стяжка с уклонами» и мы будем рассматривать облицовку плиткой с уклонами под сливной трап. Не просто облицовку, а именно напольной плиткой обычных размеров 30*30 см., 45*45 см. или подобных. В предыдущей статье рассматривались несколько способов формирования уклонов, мы остановимся на самом простом, с частично «завинченными» плоскостями. Хотя стяжка является самой простой, укладка плитки на нее наоборот, достаточно сложная. Также, описываемые работы применимы для формирования уклонов чисто толщиной клея, на стяжке без уклонов, естественно, при небольшой ее площади.

Сразу оговорюсь: работы требуют каких-никаких навыков в укладке напольной плитки, не имея никакого опыта, лучше сначала попрактиковаться в укладке на ровные площади. Для уклонов нужно хотя-бы общее представление о формировании плоскости на кафеле, как он себя ведет, например, при задавливании одного угла и прочие особенности. Такой опыт достаточно сложно описать, лучше один раз прочувствовать.

Особенности плитки. Геометрия

Далеко не все опытные плиточники помнят о данном нюансе, а новички тем более. Попробуем все-таки объяснить это явление, очень важное при облицовке сложных поверхностей.

Представим неидеальную плоскость, на которой имеются завышенные края. Вот мы положили три плитки под гребенку, все идет отлично. На месте, где должна лежать четвертая, основание немного выше положенного, например на 1 сантиметр. Причем «шишка» занимает не всю площадь будущей четвертой плитки, а находится на самом краю. По всей логике, уложенная на это место плитка будет с одним задранным краем, который будет находиться над «шишкой». Однако все гораздо хуже — нарушится вся эстетическая геометрия облицовки: противоположный от задратого края угол будет ниже примыкающей плитки и получится приличная «ступенька». Если один угол плитки приклеить выше положенного, противоположный по диагонали угол опустится ниже требуемого ровно на столько, на сколько задран первый или поднимутся грани, подходящие к завышенному углу. Это обязательное правило — керамическая плитка не «умеет» гнуться.

Категорически рекомендую осознать этот принцип, иначе высока вероятность выполнить облицовку сложной поверхности на «хуже некуда»!

Именно по причине отсутствия «гибкости», различные многогранные и непрямолинейные плоскости обычно облицовывают мозаикой. Искажение поверхности берет на себя каждая маленькая плиточка в мизерной степени, в итоге кусок мозаичного полотна 40*40 см. может быть прилично изогнут или закручен. Обычная же плитка не может изгибаться, поэтому нужно кропотливо учитывать геометрию.

Разметка

Первым делом нужно разметить линию, проходящую через центр трапа и совпадающую с линией залома на стяжке или просто центральную линию, если планируется выводить уклоны плиточным клеем. При укладке конвертом это будет линия по диагонали, крестом — параллельная стенам. Для удобства вместо линии можно натянуть нитку. Стоит заметить, что при облицовке «крестом» разметку можно сместить от оси трапа к краю, как на первом фото этой публикации.

Следующим этапом нужно разметить и выпилить четыре плитки, формирующие плоскости вокруг слива — это основа. Ранее размеченная линия должна четко проходить по одной из линий креста, образованного стыками плиток. Пиленные примыкания на керамограните следует сразу подровнять абразивным диском по камню (пилится алмазным, абразивным подравнивается).

Выпиленные плитки следует примерить к трапу, как они будут лежать с учетом толщины клея. Нужно убедиться, что слив хорошо вписывается, выпиленные края хорошо стыкуются между собой, без ступенек. Если все в порядке — можно начинать укладку.

Укладка

Подготовленные плитки укладываются на минимальные слои клея вокруг трапа. Пузырьковым уровнем следует проконтролировать, что плоскости наклонены четко в сторону трапа. Мы получили четыре отдельные плоскости, которые послужат основанием для формирования четырех плоскостей-уклонов в сторону слива. Более длинным уровнем или правилом нужно проконтролировать каждую плитку, как выйдет данная плоскость далее, достаточен ли уклон, а может плоскость наоборот, сильно прижата и под правилом нет места для клея и керамогранита.

Совет: для облицовки лучше взять пластиковые крестики потолще, например 2,5 мм. Это упростит формирование красивых швов при непростой работе.

В идеале, когда под приложенным правилом есть место под плитку и несколько миллиметров под клей.

Дальнейшую укладку следует вести в таком порядке, чтобы укладывать ряды одной из четырех плоскостей, удаляясь от слива. Первая плитка в ряду закладывается от предыдущего ряда и размеченной лини, далее нужно доводить ряд до стены или иной границы облицовки. Следует заметить, если работа выполняется по стяжке с уклонами с «завинченными» плоскостями (смотри предыдущую публикацию), то слой плиточного клея будет увеличиваться по мере удаления от трапа и осей-переломов. При работах по ровному основанию без уклонов, естественно, слои клея будут увеличиваться еще сильнее и могут превышать все допустимые нормы (собственно для этого предварительно и заливается стяжка с разуклонкой).

Нужно ясно понимать, что по кресту, образованному швами от трапа, идет залом плоскостей. При укладке нескольких плиток одной плоскости, следует прикладывать маленький уровень на швы, для контроля отсутствия залома.

Как бы этого не хотелось, но в процессе могут появиться огрехи. Например, станет выясняться, что уклон слишком большой к краям и неплохо было бы его уменьшить, заломив плоскость в незапланированном месте. Дополнительные изломы, как мы поняли в самом начале, нужно формировать целыми рядами. Главное нужно следить, чтобы на плитке был минимальный наклон в сторону трапа и этот наклон неизменно увеличивался по мере удаления от слива.

В процессе необходимо еще и пристально следить за эстетичностью: не допускать ступеней на швах, используя пластиковые крестики и клинья, стараться делать швы максимально одинаковыми. В общем все то, без чего не обходятся любые плиточные работы.

Что делать, если все-таки нужно заломить плоскость?

Если по каким-либо причинам возникла необходимость «погнуть» отдельно взятую плитку, когда невозможно не задрать один угол — выход есть. Правда он достаточно подпортит эстетичность. Решение — распилить плитку по диагонали. Пил нужно делать очень аккуратно, с последующей шлифовкой абразивным диском и снятием фаски. Один момент — при распиле по диагонали, на распил уйдет мизерная часть площади керамогранита, однако при укладке выяснится, что плитка получилась меньше не пиленных «собратьев». Поэтому диагональные вставки лучше всего выпиливать из двух плиток. Две половинки нужно выпиливать немного больше, чем реальная половина.

А вообще, нужно более тщательно подходить к вопросу и обходиться без диагональных распилов.

Собственно вот на этом и все. Укладка плитки с уклонами дело достаточно непростое и многие нюансы придется постигать самостоятельно в процессе. В этой публикации не была упомянута гидроизоляция — в большинстве случаев она нужна. Думаю на эту тему будет отдельная статья.

Источник

Как сделать уклоны пола из плитки согласно СНиП

Пол в любом месте обычно стараются уложить как можно ровнее, но есть случаи, когда требуется уклон для отвода воды. Такими помещениями являются бани, душевые и некоторые промышленные цеха.

Проектирование полов и требования к материалам покрытия перечислены в СП 29.13330.2011 (ранее СНиП 2.03.13-88).

Описание

Пол – довольно сложная конструкция, он не однороден и состоит из нескольких слоев, таких как стяжка, прослойка и покрытие.

Стяжка — это основа для пола и от нее во многом зависят следующие этапы работ. Обычно ее выполняют из бетонного раствора. Она может быть комбинированной, сухой или полусухой.

Следующий компонент – прослойка. Ее назначение – скреплять покрытие и стяжку.

Завершающим слоем пола – покрытием может выступать кафель, ПВХ плитка, линолеум и другие, подходящие для каждого конкретного случая, материалы. Согласно СП 29.13330.2011 оно выбирается, исходя из интенсивности движения по полу и типу воздействия на них. Все требования указаны в приложении «В» к данному СП и являются обязательными для исполнения.

Немаловажным условием эксплуатации полов является:

• надежность и долговечность;
• бесшумность;
• экологичность;
• приятный внешний вид;
• пожарная безопасность.

Технология обустройства уклонов

Для полов в жилых помещениях с повышенной влажностью лучше всего подходит плитка керамическая или любая другая, прочная и водостойкая. В промышленных помещениях рекомендуется использовать полы, изготовленные из монолитного бетона. Уклон плиточных полов не должен превышать 1-2%, бетонных (монолитных) – 3–5. Уровень уклонов должен быть указан в проекте здания.

Монолитные полы делаются довольно просто и ничего сложного в их устройстве нет. Единственное, на что следует обратить внимание: на каждый метр поверхности при уклоне 1% не должен превышать 1 см, а при уклоне 2% — на 2 см.

Рассмотрим плиточный пол. Первое, что нужно сделать – очисть стяжку от мусора и пыли, пропылесосить или подмести основание.

Второе – прогрунтовать специальной грунтовкой глубокого проникновения.

Третье – разложить плитку сначала «насухо» для проверки.

Четвертое – подготовить нужный уклон, он выставляется специальным подстилающим слоем. Толщина его не должна быть более 15 мм, иначе плитка начнет отслаиваться.

Пятое – выставляются маячки согласно заданному уклону, наносится клеевая смесь и укладывается плитка.

Шестое – швы затираются и герметизируются.

После укладки плитки ей необходимо предоставить время для схватывания, чтобы полы в будущем не потеряли целостность. То есть, в этот период эксплуатация поверхности запрещена.

Укладка плитки с уклоном – дело довольно не простое, и поэтому лучше всего обратиться к специалисту, если необходимые навыки у вас отсутствуют. Не стоит также забывать о гидроизоляции полов (СП 71.13330.2017), но эта тема достойна отдельной статьи.

Источник

Укладка плитки под уклоном: делаем душевую с уклоном под слив

Стройка и ремонт

Эта публикация является продолжением статьи «стяжка с уклонами» и мы будем рассматривать облицовку плиткой с уклонами под сливной трап. Не просто облицовку, а именно напольной плиткой обычных размеров 30*30 см., 45*45 см. или подобных. В предыдущей статье рассматривались несколько способов формирования уклонов, мы остановимся на самом простом, с частично «завинченными» плоскостями. Хотя стяжка является самой простой, укладка плитки на нее наоборот, достаточно сложная. Также, описываемые работы применимы для формирования уклонов чисто толщиной клея, на стяжке без уклонов, естественно, при небольшой ее площади.

Сразу оговорюсь: работы требуют каких-никаких навыков в укладке напольной плитки, не имея никакого опыта, лучше сначала попрактиковаться в укладке на ровные площади. Для уклонов нужно хотя-бы общее представление о формировании плоскости на кафеле, как он себя ведет, например, при задавливании одного угла и прочие особенности. Такой опыт достаточно сложно описать, лучше один раз прочувствовать.

Для чего необходим наклон?

Если градус наклона будет слишком мал, в систему слива будет поступать не вся вода, скапливающаяся на поверхности Наклон основания в сторону трапа позволяет быстро устранить воду из моечной или парной в бане. Довольно-таки сложная конструкция выполняет несколько задач:

• Предотвращает скопление жидкости;
• Препятствует порче напольных материалов;
• Обеспечивает быстрое просыхание полов;
• Значительно уменьшает шансы на развитие грибка и плесени.

Проектирование чернового основания с уклоном должно осуществляться с учетом множества технологических нюансов. Если градус наклона будет слишком мал, в систему слива будет поступать не вся вода, скапливающаяся на поверхности. Если же сделать уклон пола слишком большим, это скажется на материальной составляющей вопроса, поскольку приведет к ненужным тратам.

Разметка

Первым делом нужно разметить линию, проходящую через центр трапа и совпадающую с линией залома на стяжке или просто центральную линию, если планируется выводить уклоны плиточным клеем. При укладке конвертом это будет линия по диагонали, крестом – параллельная стенам. Для удобства вместо линии можно натянуть нитку. Стоит заметить, что при облицовке «крестом» разметку можно сместить от оси трапа к краю, как на первом фото этой публикации.

Следующим этапом нужно разметить и выпилить четыре плитки, формирующие плоскости вокруг слива – это основа. Ранее размеченная линия должна четко проходить по одной из линий креста, образованного стыками плиток. Пиленные примыкания на керамограните следует сразу подровнять абразивным диском по камню (пилится алмазным, абразивным подравнивается).

Выпиленные плитки следует примерить к трапу, как они будут лежать с учетом толщины клея. Нужно убедиться, что слив хорошо вписывается, выпиленные края хорошо стыкуются между собой, без ступенек. Если все в порядке – можно начинать укладку.

Особенности бетонных полов

Установка канализационной системы перед созданием пола
В процессе обустройства наклонного основания в бане в большинстве случаев происходит заливка бетона. Этот материал обладает неплохой морозоустойчивостью и податливостью, поэтому с его помощью проще всего сделать заливку полов с уклоном. Как правильно залить раствор?

1. Сначала монтируют приямок и канализационную трубу, с помощью которой из бани будет выводиться стоковая вода;
2. Затем бетонный раствор заливают в два слоя, контролируя уровень горизонтальности стяжки;
3. Толщина нижнего слоя раствора должна составлять минимум 50 мм;
4. После этого на подсохший бетонный пол укладывают слой керамзита и заливают второй слой раствора;
5. Затем монтируют армирующую сетку и делают финишную стяжку.

Как правило, укладка раствора не является завершающим этапом в конструировании полов с наклоном. При обустройстве такого покрытия в мойке желательно облицевать основание плиткой, иначе оно очень быстро придет в негодность из-за влияния влаги. Не менее выгодным окажется укладка деревянных полов.

Последний слой

Когда все подготовительные работы закончены, выполняется засыпка последнего слоя. Последний слой представляет собой песок или бетонный раствор толщина которого до 7 см. Для того, чтобы укладывать материал было удобно, песок подстилается в соответствии с элементами разметки. Если вместо песка используется бетонный раствор, то готовить его можно любым способом. Чаще всего используют бетонную смесь с цемента, песка и извести.

Если хотите сохранить контур тротуара из плитки, то перед началом работ устанавливаете опалубку.

Непротекающие полы

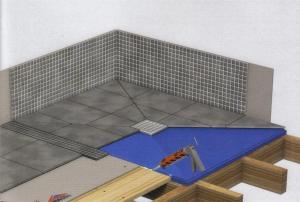

Схема устройства нпротекающего пола с уклоном
Укладка деревянных полов с уклоном требуется только в случае обустройства непротекающего основания. Как класть половицы под определенным углом к стоку?

1. Черновое покрытие очищают от грязи и монтируют систему стока;
2. Затем предполагается заливка бетонной стяжки, которая совершается по описанной ниже технологии;
3. После застывания стяжки происходит укладка шпунтованной доски;
4. Половицы чистового покрытия располагаются под небольшим углом к системе слива благодаря сформированному ранее уклону стяжки.

В отличие от чистого бетона, деревянные полы можно делать в мойке, парилке или душевой, поскольку они не склонны к пылеобразованию.

Укладка плитки мозаики

Теперь, соответственно можно переходить непосредственно к работам по укладке. Для начала необходимо определится, какой тип плитки используется. В частности, мозаика бывает нескольких видов:

1. В первом случае элементы плитки наклеиваются изнаночной стороной на синтетическую сетку.
2. Во втором держатся лицевой стороной на бумажной основе.

Чтобы правильно наклеить материал важным фактором становится правильно определить его вид.

Гидроизоляция перед укладкой плитки в душевой

Необходимый инструмент

Теперь рассмотрим, что нужно, чтобы положить плитку. Для укладки мозаики нам понадобятся следующие приспособления:

1. Кисти или же валик для грунтовки поверхности.
2. Набор шпателей, среди которых обычные, зубчатые и силиконовые. Размер зубьев шпателя должен быть не менее 2,5 миллиметров, что поможет укладывать плитку без лишних загрязнений.
3. Емкость для клея.
4. Рулетка и карандаш.
5. Валик резиновый.
6. Строительный уровень.

После того как инструменты подготовлены, можно переходить к следующему этапу укладки.

Разметка поверхности

Для выполнения разметки понадобится рулетка и карандаш. Непосредственно раскладка мозаичной плитки выполняется от дальней стены к двери. Проводим предварительную раскладку, и карандашом отмечаем места, где должен быть уложен каждый лист.

В некоторых случаях, рассматривая, как правильно положить плитку своими руками, появляется необходимость обрезки листов. Разрезаются они малярным ножом, поскольку сам лист состоит из множества мелких частей, достаточно разрезать слой материала, на котором они закреплены, чтобы разделить его на необходимые части.

Раскладку необходимо проводить таким образом, чтобы элементы, требующие обрезки непосредственно самой плитки отсутствовали. В крайнем случае, необходимо максимально сократить их количество.

Процесс укладки плитки

Теперь пришло время рассмотреть, как положить плитку на клей. Рассмотрим весь процесс в виде пошаговой инструкции.

1. Для того чтобы положить плитку под уклоном все условия выполнены, потому процесс самой укладки очень схож с отделкой стандартной керамической плиткой. Клей разводим в емкости согласно инструкции на упаковке, после чего начинаем его нанесение.
2. Отметим, что используется в данном случае специальный белый клей (в особенности, если укладывается стеклянная мозаика, более подробней о таком виде клея можно узнать в отдельной статье).
3. С помощью стандартного малярного шпателя обустраиваем слой клея в 3 миллиметра, после чего распределяем и разравниваем его зубчатым шпателем. Это помогает создать необходимую рельефность слоя, что помогает лучше положить мозаичную плитку.
4. Наносится клеевая смесь строго на небольшой участок немного больше, чем сам лист плитки (если вы проводите укладку уже не первый раз, и уверены что сможете выполнить работы быстро, то можно предусматривать нанесение на площадь трех-четырех листов).
5. Теперь укладываем лист мозаики на распределенный клей и придавливаем его руками, что бы клей лучше распределился.
6. Далее сразу раскатываем мозаику с помощью резинового валика (не оказывайте сильное давление на плитку при раскатке, поскольку можете сильно усадить ее на клей, что потребует в дальнейшем укладывать лист по новой). Также можно для такой цели воспользоваться приспособлением как показано на фото.
7. Таким же образом, постепенно укладываются и остальные листы: наносим клей, прикладываем лист плитки, раскатываем валиком.

Варианты устройства наклонных полов

Пример устройства пола со сливом типа Конверт
Проектирование основания с пандусом всегда начинается с выбора типа наклона, который может быть двух типов:

Как правильно сделать полы в бане на свайном фундаменте?

1. «Конверт» – особый тип облицовки основания, при котором система слива размещается в центре помещения. Для нормального стока воды основание условно разделяют на 4 части в виде конверта, делая небольшой уклон в сторону трапа;
2. С двух плоскостей – конструкция, в которой основание разделяют на две части и делают с небольшим наклоном по отношению друг к другу. В низшей точке такой системы устанавливается трап, в который самотеком стекает жидкость с напольного покрытия.

Уклон основания первого типа в нынешнее время применяется довольно редко, в то время как конструкции с наклоном с двух плоскостей находятся на пике популярности. Проектирование пола второго типа значительно выгоднее финансово. Кроме того, в процессе монтажа слива для воды можно обустроить точечные трапы или же сделать единую удлиненную сливную яму.

Сделайте подушку

mg-trotuar.ru
Тротуарная плитка укладывается на хорошо уплотнённую подушку. Для пешеходных садовых тропинок и площадок достаточно песка, подъездные дорожки к гаражу и парковки дополнительно усиливаются слоем щебня. Также гравийная подушка используется при высоком уровне грунтовых вод, выполняя роль дренажа и не допуская пучения. Иногда для большей прочности и защиты от прорастания корней между грунтом и подсыпкой укладывают геотекстиль.

Как сделать подушку для пешеходной дорожки

• Уложите на уплотнённый грунт геотекстиль (по желанию).
• Насыпьте в траншею песок и увлажните его водой.
• Хорошо уплотните с помощью трамбовки, чтобы получить слой 15–20 см.
• При достаточной плотности на песке не будут оставаться следы от ботинок.

Как сделать подушку для площадки под авто

• Уложите на уплотнённый грунт геотекстиль (по желанию).
• Выровняйте дно траншеи тонким слоем песка и тщательно утрамбуйте.
• Засыпьте щебень средней фракции и уплотните, чтобы получить слой 20–25 см.
• Поверх просыпьте песком, увлажните и утрамбуйте до слоя около 5 см.

Особенности покрытий с пандусами

Пример укладки маяков для заливки пола
Степень отклонения горизонтальности основания во многом определяется типом помещения и концентрацией воды в нем. Норматив по СНиПу определяет среднее значение данного показателя в 1 см на метр длины. Проектирование полов предполагает размещение трапа либо в центре помещения, либо ближе к входу в баню.

Центровая система слива предполагает устройство полов «конвертом». Чтобы качественно осуществить работу и обеспечить нормальный отток воды в канализацию, следует учитывать такие моменты:

1. Первым делом нужно залить цементную стяжку по заранее установленным маякам;
2. В процессе облицовки пола с уклоном лучше использовать мелкокалиберную плитку;
3. Минимальный уклон основания в сторону слива должен равняться 1 см на метр длины.

Армирование

Доукрепление цемента посредством армирования — важный процесс, так как с помощью стальных прутов предупреждается растрескивание и разрушение бетона с течением времени. Самым простым и практичным вариантом повышения прочности цементной стяжки является укладка арматуры в бетоне между маячками. Вместо стальных прутов можно использовать сетку из металла. Стадия армирования обязательна при дозированном бетонировании.

Вернуться к оглавлению

Заливка бетонных полов

Чтобы сделать основание с небольшим наклоном, нужно проделать следующие работы:

1. Очистить черновую основу от грязи и пыли;
2. Сделать гидроизоляцию основания с помощью обмазочных или оклеечных материалов: битумная мастика, самоклеящаяся пленка и т.д.;
3. Выбрать место для организации слива: расстояние от стен до сливного трапа нужно выбирать кратным ее размерам;
4. После монтажа трапа сливное отверстие закрывают пленкой, чтобы предотвратить попадание цементного раствора в канализацию;
5. После этого по покрытию расставляют маячки, чтобы контролировать наклон стяжки;
6. Заливка бетона делается так, чтобы раствор заполнял все пространство основания до верхних точек выставленных маяков;
7. С помощью правила растворная смесь разравнивается, после чего «прокатывается» валиком с иголками для устранения воздушных пузырьков;
8. После затвердения стяжки монтируют стакан сифона.

Как улучшить качество смеси?

Для повышения качества бетонной смеси используют специальные присадки и добавки. Каждый продукт работает по-разному. С помощью таких веществ можно отрегулировать прочностные показатели цемента, сопротивляемость стяжки атмосферным и механическим воздействиям. Применение пластификаторов позволяет повысить самоуплотнение стяжки. Благодаря искусственным наполнителям усиливается прочность на изгиб, снижается хрупкость, увеличивается запас прочности застывшего цемента.

При армировании цемента рекомендуется использовать стальную фибру. С ее помощью поверхность наделяется повышенными прочностными характеристиками, следовательно, увеличивается срок службы. При этом не потребуется дополнительное армирование, как это часто необходимо при обустройстве обычных стяжек.

Вернуться к оглавлению

Облицовка кафелем

Облицовка плиткой пола со сливом типа «конверт» является сложной процедурой
Укладка плитки на бетонный пол по технике «конверта» должна происходить с учетом некоторых нюансов, а именно:

1. Сначала по периметру стен выкладывают декоративный фриз;
2. Затем возле трапа монтируют маячки для контроля уровня горизонтальности уложенной плитки;
3. После этого укладывают плитку так, чтобы она сходилась треугольниками к сливному отверстию;
4. Сначала нужно сделать ряд-провеску, который должен идти от слива до декоративного фриза;
5. Укладка плитки делается таким образом, чтобы швы были ориентированы параллельно декоративному фризу;
6. В процессе облицовки пандуса бетонный пол будет состоять из плиточных треугольников;
7. Затем укладка плитки происходит по левому и правому листу «конверта».

Описанный вариант монтажа плитки в бане достаточно сложный и потому используется нечасто. Значительно проще сделать полы со сливом между двумя наклонными плоскостями. В данном случае проектирование сводится к элементарному выбору уклона плоскостей, которая должна составлять 1-1.5 см на 1 м. Линия перелома плоскостей будет лежать точно на уровне трапа, что способствует эффективному оттоку воды из бани.

Установка маячков для бетонирования

Схема установки маяков: 1 — фризовый маячный ряд; 2 — промежуточные вспомогательные маяки; 3 — реперный маяк на стене; 4 — маячные ряды; 5 — причальный шнур для прокладки ма­ячного ряда.
Для облегчения процесса кладки под углом рекомендуется использовать вспомогательные маячки. С их помощью обозначаются необходимые углы наклона поверхности. Например, для обустройства отмостки вокруг дома потребуется четыре маячка в виде штырей. Устанавливать их нужно по углам заливаемой площадки. При этом два штыря должны располагаться выше двух других. Максимальная и минимальная высота заливаемого участка определяется по размерам маячков.

Струны, привязанные к маячкам, образуют необходимый угол наклона будущей поверхности. Эти нити нужно туго натянуть, чтобы по ним смогли двигаться две другие поперечные нитки. Таким способом обозначается плоскость для заделки бетоном. Для точного определения геометрии будущей поверхности используется специальный уровень. Его закрепляют на одной из струн, а затем в процессе подъема и опускания добиваются требуемого положения маячков. После регулировки можно приступать к установке опалубки. В качестве формы используются фанерные доски, профили под листы гипсокартона.

Расстояние между бортами опалубки должно быть равным длине правила, то есть виброрейки или швабры. Профили под гипсокартон можно фиксировать раствором, предварительно разложенным под струной по периметру.

Вернуться к оглавлению

Что нужно учесть?

Полы с уклоном в бане позволяют быстро осушить поверхность напольных материалов. Чтобы правильно организовать работу, нужно придерживаться таких рекомендаций:

1. Прежде всего, нужно рассчитать перепад высоты между сливом и контурной зоной покрытия;
2. Чтобы обеспечить правильный градус наклона пандуса, от углов помещения к трапу натягивают шнуры;
3. Укладка кафеля совершается по следующему принципу: его перпендикулярная сторона должна соответствовать направлению, заданному шнуром, а горизонтальная – должна быть параллельна трапу.

Подбор керамогранита для наружных работ

Сегодня производители выпускают материал различных видов – от матового и глазурованного до лаппатированного. Однако для оформления террасы, патио, веранды, крыльца или садовых дорожек подойдет далеко не любой вариант.

Лучшим вариантом на сегодня остается технический неполированный керамогранит. Благодаря особой технологии обработки и просушки плит создает плотное покрытие, устойчивое к перепаду температур, воздействию химических веществ и солнечных лучей. На его поверхности практически незаметны пятна, он не выцветает при длительной эксплуатации и не становится скользким под воздействием воды или холода. Для наружных работ, как правило, выбирают керамогранит с классом износостойкости не ниже PEI IV и морозостойкостью в пределах 40-120 циклов.

Не менее важны и такие параметры как размеры и внешний вид плиток. Если вам нужна безупречная укладка керамогранита, позаботьтесь о том, чтобы весь материал был из одной партии – только в этом случае гарантирован одинаковый цвет и калибр.

Расчет уклона трубопровода

Схема расчёта уклона трубопровода в зависимости от диаметра трубы
Чтобы добиться нормального отвода воды из помещения, недостаточно положить плитку под углом к сливному отверстию. Проектирование полов с пандусом также предполагает расчет оптимального уклона водопровода. От этого параметра зависит, будет ли вода уходить в канализацию самотеком или нет.

Как поднять ванну выше уровня пола и сделать уклон?

В процессе строительства бани зачастую градус наклона канализационной трубы определяется значениями, которые рекомендованы в СНиП. Однако в некоторых случаях норматив, предложенный СНиП, не подходит для обустройства полов. В подобных ситуациях требуется дополнительный расчет и проектирование уклона трубопровода.

Необходимый параметр определяют с помощью такой формулы:

D*√L/H ≥ М, где:

• М – коэффициент наклона;
• D – скорость перемещения воды по трубе;
• L – уровень наполнения трубопровода жидкостью;
• H – диаметр канализационной трубы.

Соотношение скорости оттока воды из трубы к уровню ее наполненности не может быть больше значения М. Норматив по СНиП определяет минимальное значение наклона трубопровода диаметром в 0.5 м, который составляет 30 мм на 1 м длины. Чтобы сделать качественный слив, следует учесть, что скорость оттока воды не может быть меньше 0.7 м/сек.

Этап первый. Организация слива воды

Эти работы можно считать подготовительными, но без них нельзя начинать заливку пола. Мы выбрали самый сложный вариант – баня поставлена на ленточном фундаменте.

Шаг 1. Составьте план канализационного слива с учетом размещения парной, раздевалки и иных помещений. При этом тщательно продумайте место установки приемника воды, если таковой предусматривается делать. Приемник можно сделать из обыкновенной металлической или пластиковой бочки объемом примерно 100–200 л, по бокам и в днище емкости при помощи болгарки следует прорезать отверстия.

Септик из бочек своими рукам

Шаг 2. Выкопайте траншеи согласно составленной схеме. Соблюдайте уклон, перепад по высоте на погонном метре должен быть примерно 1–2 см. Нет надобности пользоваться специальными приборами, уклон можно проверять на глаз или с помощью обыкновенного уровня.

Практический совет. Для канализации рекомендуется покупать пластиковые трубы для подземного монтажа, они имеют увеличенную толщину стенки. Диаметр труб 50–100 мм.

Шаг 3. Подровняйте дно и уложите пластиковые трубы. Делать песчаную подсыпку не нужно, глубина траншей незначительная, канализация не будет испытывать большого давления. Если принимать уровень слива в парной за нулевую отметку, то максимальная глубина траншеи на выходе из бани шириной 6 м будет примерно 25–30 см. Не нужно бояться, что вода замерзнет в зимний период времени. Во-первых, она теплая. Во-вторых, наклон обеспечивает полный слив, трубы всегда пустые, замерзать нечему.

Контроль уклона трубы уровнем

Как пузырьковым уровнем контролировать наклон труб?

1. Положите прибор на ровную площадку, возьмите линейку и приставьте ее к уровню на расстоянии 50 см от начала.
2. Приподнимите прибор до тех пор, пока просвет между ним и плоскостью не будет равняться сантиметру.
3. Визуально запомните положение пузырька на шкале или маркером сделайте метку. В дальнейшем при проверке наклона труб пользуйтесь сделанной меткой.

Шаг 4. Соберите вход слива и присоедините его к трубе. Для облегчения процесса сборки можно пользоваться мылом, мыльной водой или подсолнечным маслом. Смачивайте этими жидкостями резиновые уплотнители. Категорически запрещается использовать в этих целях автомобильное масло – резина в уплотнителях обыкновенная, автомобильное масло ее испортит, придется полностью менять.

Собранные элементы внутренней канализации

Уплотнители нужно смачивать маслом или мыльной водой

При необходимости делают отверстия в фундаментной ленте

Труба уложена на подсыпку из щебня для создания уклона

Шаг 5. Проверьте работоспособность и исправность слива. Для этого наберите воду в литровую банку, такую же по объему пустую емкость поставьте у выхода канализационной трубы. Налейте воду в приемник и посмотрите, сколько ее вылилось на выходе из канализации. Если объем намного меньше залитого, то это значит, что труба уложена с перепадами по высоте, вода задерживается в неровных участках.

Практический совет. Если с литра задержалось менее 500 мл, то переделывать канализацию нет необходимости, незначительные оплошности не повлияют на работоспособность конструкции. Если в трубе осталось больше 500 мл воды, то нужно найти проблемное место и устранить брак.

Все в норме – засыпайте траншею, через каждые 10 см высоты грунта тщательно трамбуйте. Для трамбовки можно пользоваться любыми удобными подручными средствами.

Желательно перед уплотнением немного смачивать землю. Имейте в виду, что проседание грунта под слоем бетона может вызывать большие проблемы. После монтажа слива можно продолжать дальнейшие строительные работы.

Цены на модельный ряд септиков «Термит»

На что влияет уклон трубы и пола?

Проектирование основания с наклоном к сливному трапу позволяет сделать канализацию с самотеком. Чтобы трубопровод со временем не засорялся, нужно обратить особое внимание на выбор данного параметра. Наклонность канализационных труб и напольного основания не должна быть маленькой или очень большой, поскольку это влияет на эксплуатационные характеристики трубопровода.

Норматив, указанный в СНиП, определяет следующие параметры данного значения:

• Для труб с диаметром в 50-60 мм уклон должен составлять примерно 2-3.5 см на 1 погонный метр;
• Плиточное покрытие желательно укладывать с уклоном в 2% на метр длины;
• Варьировать уровень горизонтальности основания в бане можно за счет подстилающего слоя, но только в том случае, если его толщина не превышает 4-5 см.

Заливание

Для заливания тонких слоев в 1-2 сантиметра (отталкиваемся от самых тонких) обычный цементно-песчаный раствор не подойдет. Нужны специальные смеси, допускающие такие тонкие слои, в настоящее время подобных смесей великое множество. Подойдет как плиточный клей, так и специальные ровнители для пола, допускающие слой от 0-5 мм.

В качестве правила можно использовать отрезок профиля ПН, поставленный острыми краями на маяки. Удобство заключается в том, что в любой момент правило можно укоротить минимальными усилиями, а делать это обязательно придется.

Импровизированное правило из профиля берется с небольшим запасом по длине, так ровняется только первая плоскость или половина всей стяжки (в первом способе). Чтобы не повредить уже сформированную соседнюю плоскость, правило следует обрезать почти «впритык» по ширине между маяками, с запасом всего 1-2 сантиметра. При заливании вторым методом правило укорачивается много раз по мере продвижения от края к сливу.

Когда нет возможности выровнять правилом некоторые места, например возле трапа в первом способе или на пути есть торчащая труба — на недоступный участок, на «глазок» накладывается раствор с запасом, после схватывания смеси бугорок снимается острым шпателем. Во время снятия наплыва нужно ориентироваться на выровненные правилом, прилегающие плоскости. Важно не затягивать с чисткой наплывов, сделать это нужно не позднее следующего дня, иначе потом счистить лишнее будет проблематично.

На этой ноте мы заканчиваем нашу публикацию. Мы получили готовую стяжку с уклонами для слива, а в следующей публикации расскажем, как облицевать плиткой наше творение.

Смотрите продолжение: «Укладка плитки обычных размеров с уклоном под слив»

Источник
