потолок 210(седан) как вытащить из салона?

потолок 210(седан) как вытащить из салона?

#1 Сообщение САРАЦИН » 21 янв 2016, 16:04

Re: потолок 210(седан) как вытащить из салона?

#2 Сообщение Egorovez » 21 янв 2016, 16:46

Re: потолок 210(седан) как вытащить из салона?

#3 Сообщение САРАЦИН » 21 янв 2016, 16:48

Re: потолок 210(седан) как вытащить из салона?

#4 Сообщение Egorovez » 21 янв 2016, 16:50

Re: потолок 210(седан) как вытащить из салона?

#5 Сообщение САРАЦИН » 21 янв 2016, 20:37

Re: потолок 210(седан) как вытащить из салона?

#6 Сообщение Oleg (210) » 22 янв 2016, 10:21

У меня седан с люком, то между люком и задним стеклом на потолке есть с внутренней стороны крепления (потом фиксируются за выступы в крыше), так они сдвигаются на пару сантиметров (точно не помню, или вперед или назад). Ну а так снять: зеркало заднего вида, козырьки, ручки по периметру, задний фонарь и вроде бы усе

Источник

Mercedes-Benz E-class Estate Refit Project › Logbook › Снятие ковров (отделки пола) кабины пилотов

Великий пост о проводке нашего лайнера будет позже. А пока предисловие.
По мере расплетания кос под капотом образуются излишки в виде освобождённых участков проводов с разъёмами, блоками и прочими атрибутами. Всё это надо затолкнуть в салон сквозь технологические отверстия, из которых оно под капот и пришло. А сделать это без снятия ковров весьма проблематично.

Начинаем со снятия накладки, для чего поддеваем её пальцами со стороны стойки B и тянем вверх. Накладка держится за счёт зажимов, цепляющихся к стыку панелей, поэтому повредить что-либо на этом этапе затруднительно.

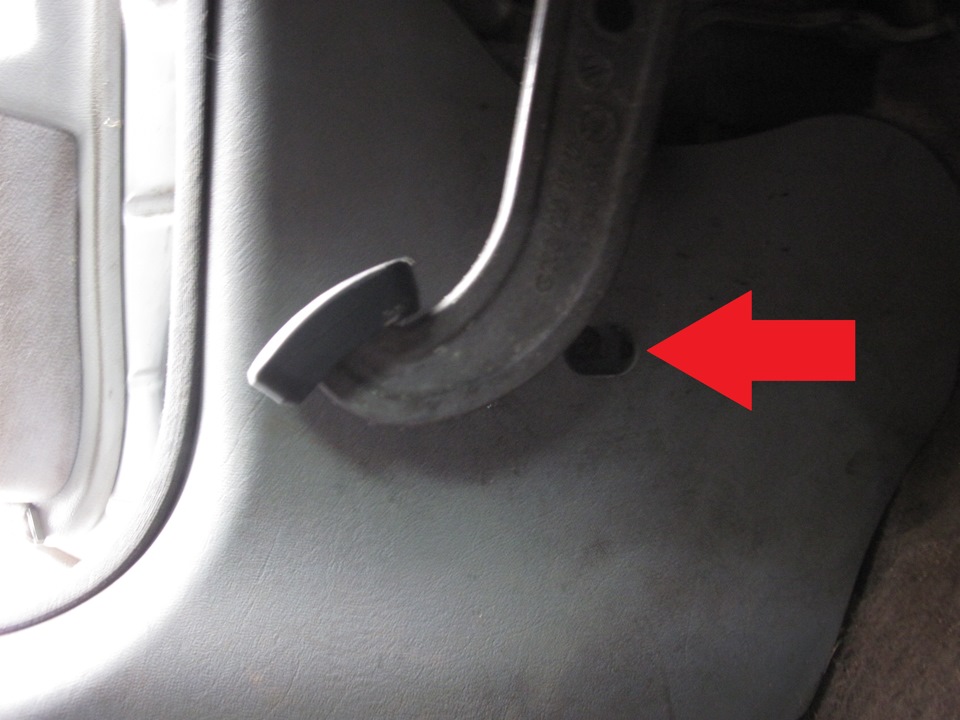

Заглядываем за педаль стояночного тормоза и находим прикрытый крышечкой саморез. Выкручиваем.

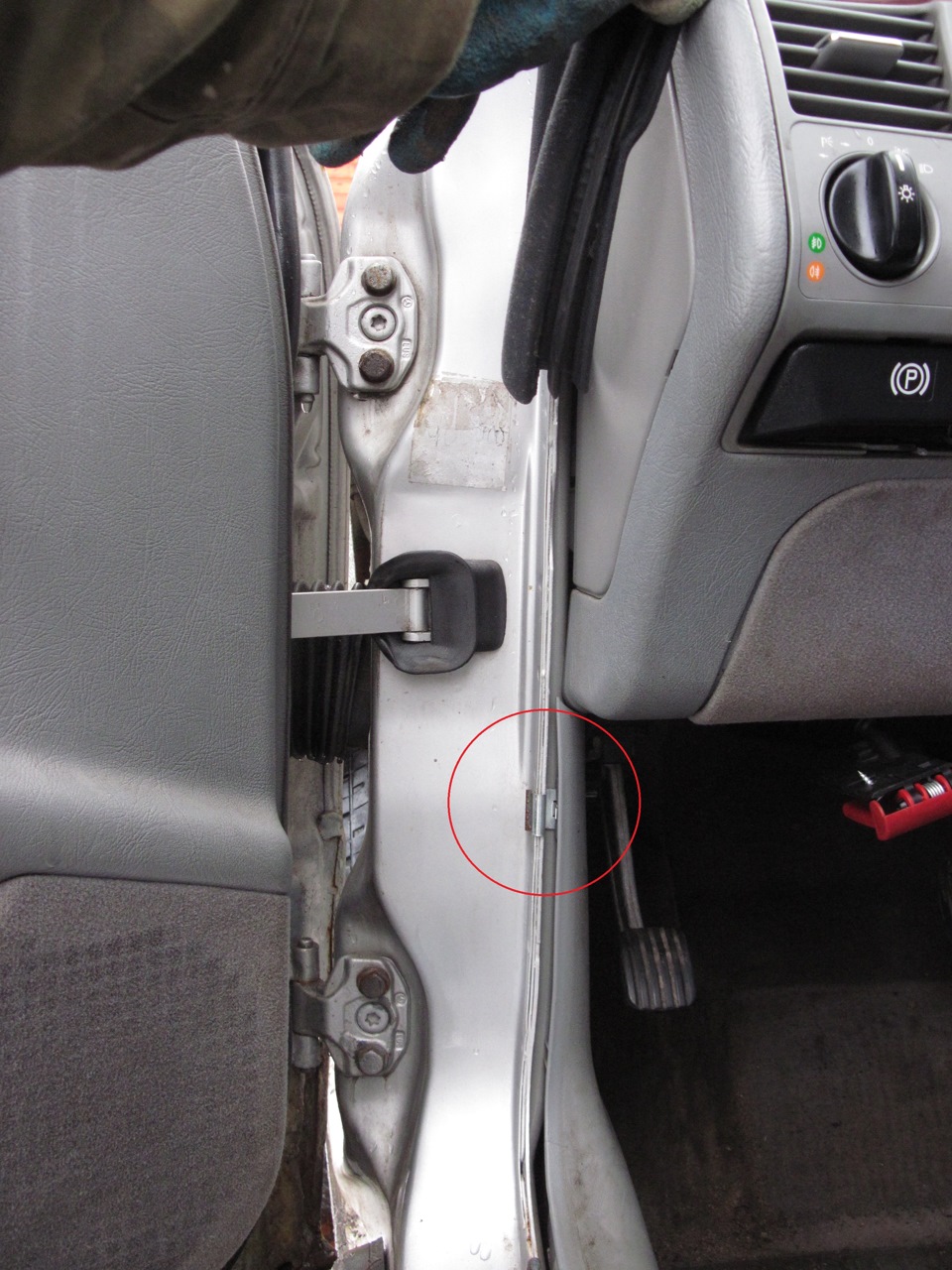

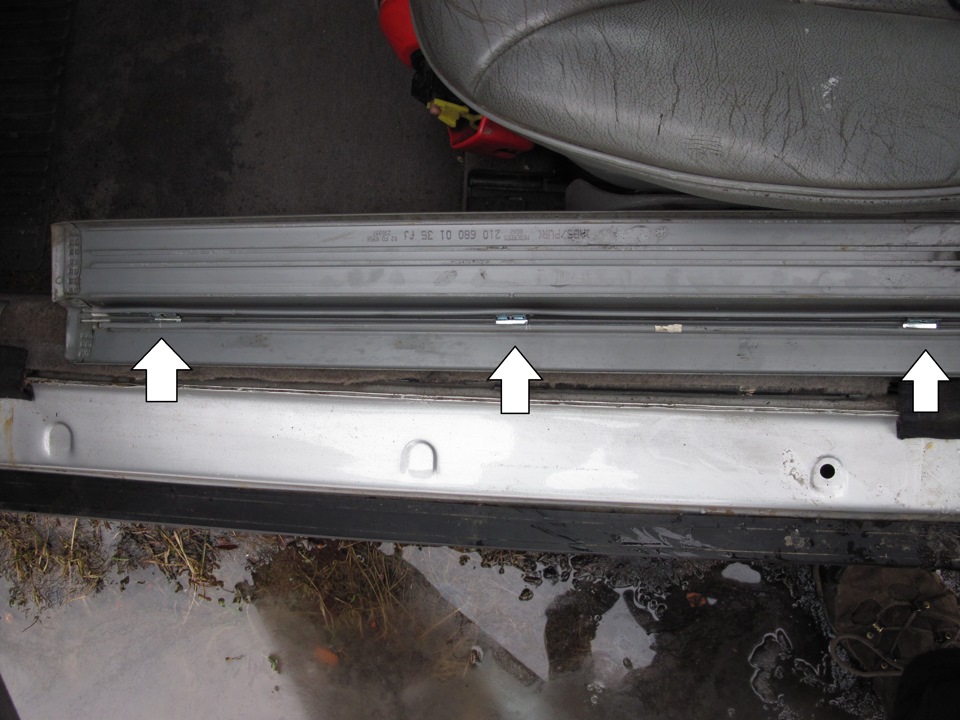

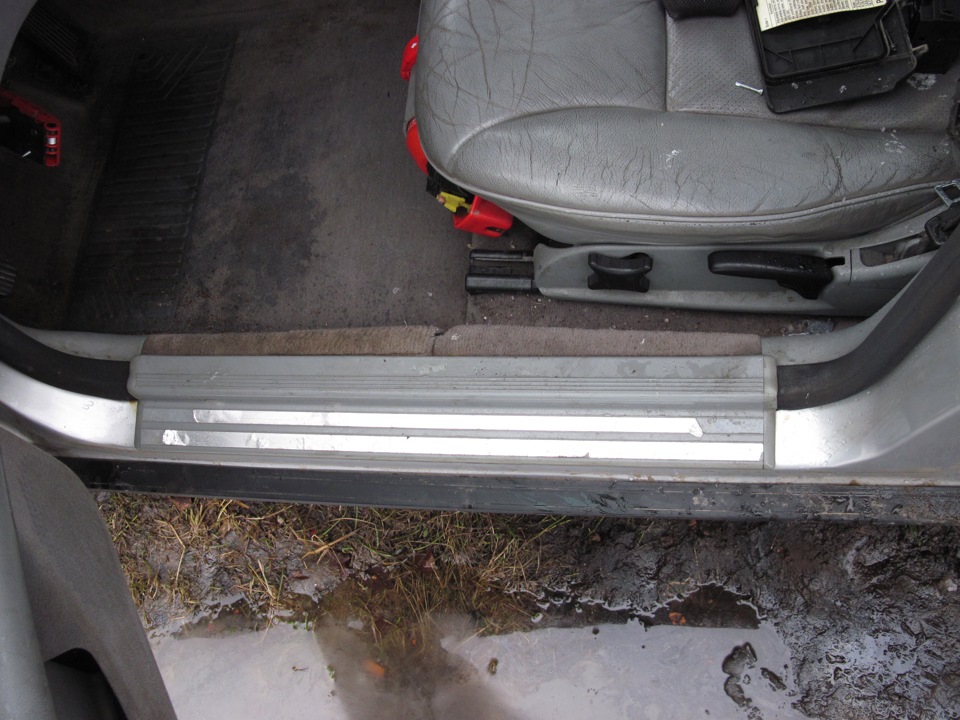

Снимать всё, что находится в районе дверных проёмов, лучше заглядывая под уплотнитель (в этом мы ещё убедимся при снятии отделки стойки C и обивки багажника), чтобы рассмотреть места и устройство клипс. Так и поступаем со свежеоткрученным элементом.

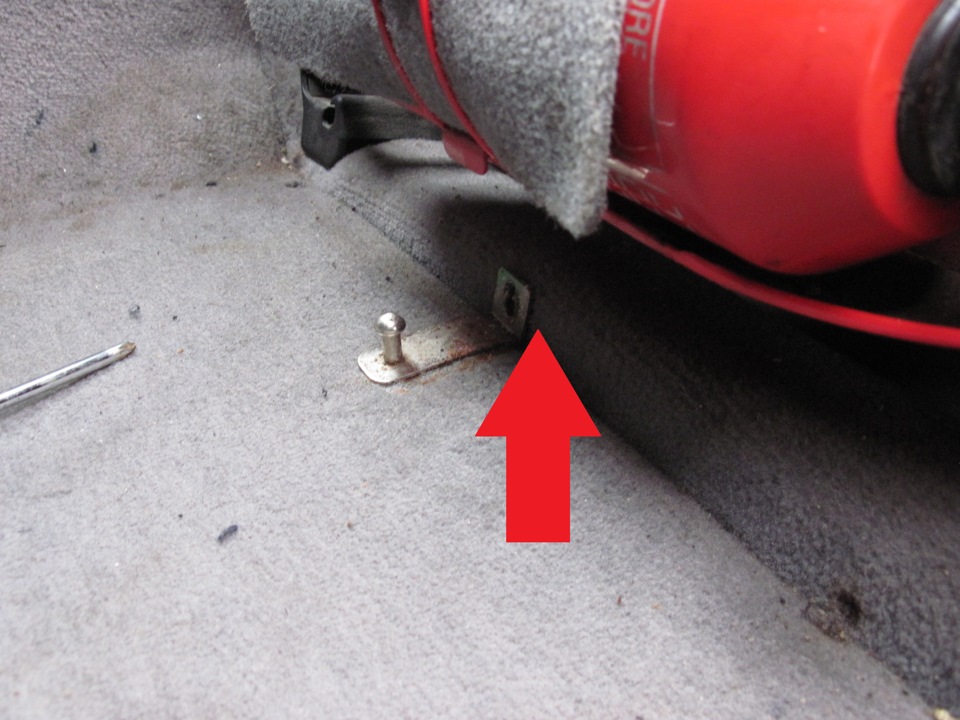

Откручиваем держатель текстильного коврика под сиденьем, которое отодвигаем до упора назад.

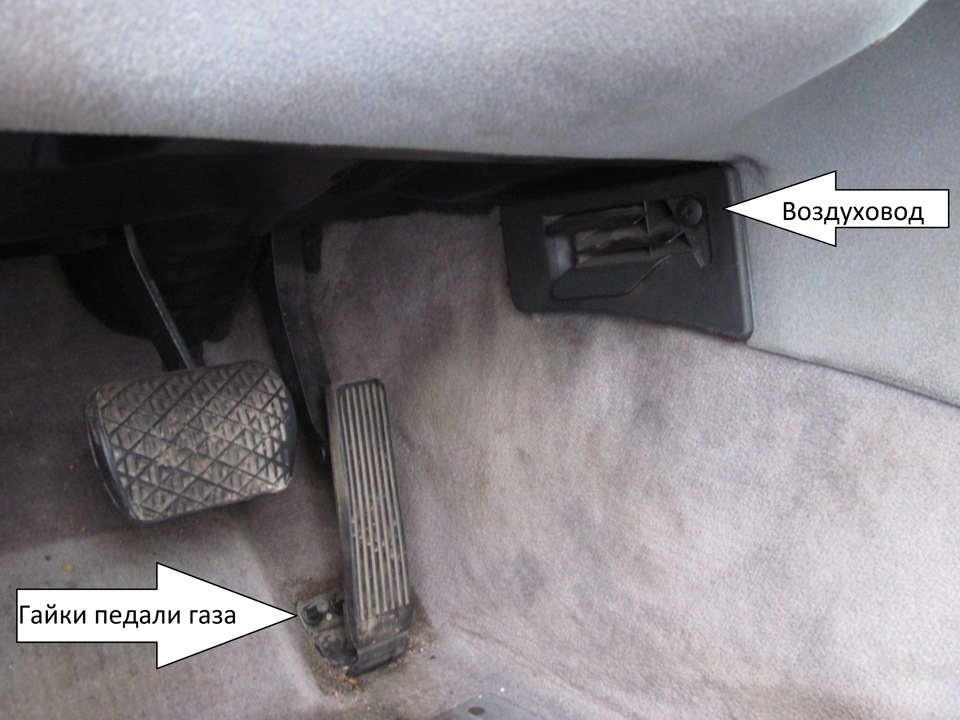

Откручиваем две пластиковые гаечки педали газа, отводим вверх. Поворачиваем на 90 градусов винт крепления воздуховода и снимаем его.

Откручиваем накладку под приборкой (пардон, но фото нет), и крепко схватив ковёр со стороны порога, извлекаем его из ниши с некоторым сопротивлением. Капроновая шайба за педалью тормоза в этот момент у меня отстыковалась сама.
Восхищаемся толщиной поролона и прочностью скелета. Восторг портит влага и, следовательно, ржавчина под ковром, а виной всему забитые дренажи.

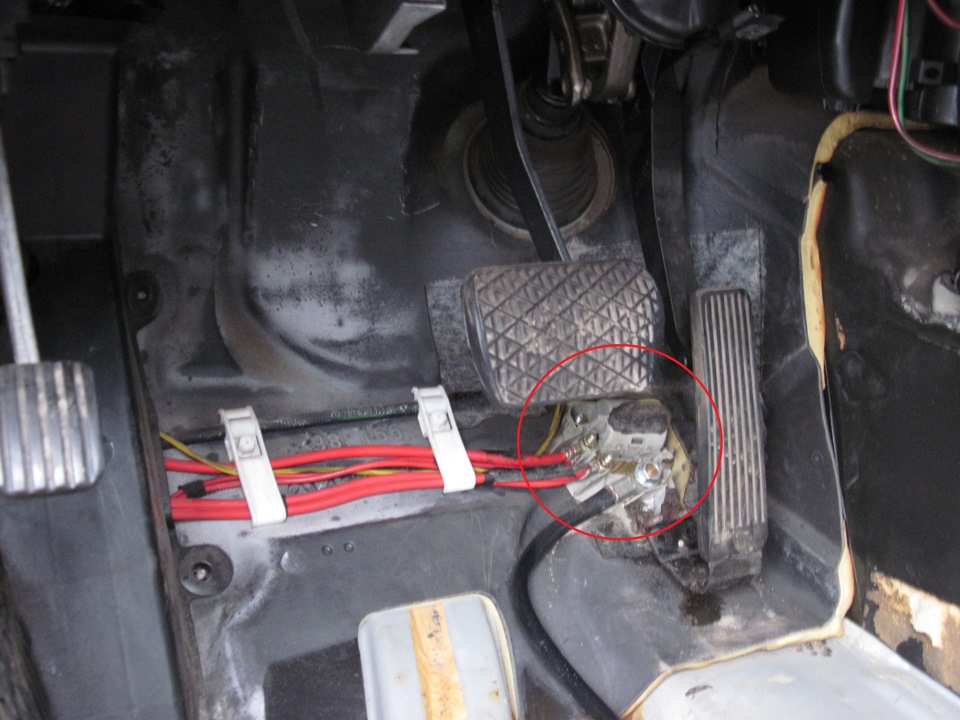

Под педалью газа ещё одна болячка 210-х кузовов — плюсовой провод стартёра. С улицы он имеет свойство отгнивать: участь эта не миновала и меня в прошлом году.

Сторона пассажира.
Выполняется аналогично, с той лишь разницей, что под панелью ковёр закреплён двумя пластиковыми гайками в самом верху.

Место подготовлено, справа вся проводка в салоне, слева несколько сложнее — пока ещё в процессе.

А вот что из этого получится, покажет время и БЖ!

Источник

Mercedes W210.Снятие обивки потолка от А до Я(Перезалито)

Для просмотра онлайн кликните на видео ⤵

Ремонт потолка Mercedes E w210Подробнее

Как вытащить обивку крыши на примере MB W210Подробнее

Перетяжка Потолка в АлькантаруПодробнее

КАК ПОДКЛЕИТЬ ПОТОЛОК В МАШИНЕ БЕЗ СНЯТИЯ (перекуп вариант)Подробнее

Mercedes-Benz w210 Перетяжка потолкаПодробнее

Mercedes W203.Снятие обшивки потолка от «А» до «Я»Подробнее

Как снять потолок, шторку люка, зеркало салона, задние подголовники Mercedes-Benz W202,Подробнее

Перетяжка потолка на авто MercedesПодробнее

Восстановление Мерседес 124 — Снятие потолка и люка.Подробнее

Разбор салона + Аниткор mercedes W210Подробнее

Ремонт люка W210. Рестайл.Подробнее

MB W211.Разборка потолка.Подробное видео.Подробнее

Снятие и разборка люка w210 (1 из 8)Подробнее

Мерседес w 210 часть10 — открываем люк крыши с неисправным механизмом и снимаем накладки пороговПодробнее

Перетяжка Потолка в Алькантару 3Подробнее

Ремонт потолка Mercedes W210 E230Подробнее

Снятие обшивки двери Mercedes W210 How to remove door trim panelПодробнее

Снятие и разборка люка w210 (2 из 8)Подробнее

РАЗОБРАЛ МЕРСЕДЕС. ВЫТАЩИЛ ВЕСЬ САЛОН.Подробнее

Источник

Как снять потолок мерседес w210

Облицовка передней стойки кузова

1 Снимите уплотнение двери с обеих сторон передней стойки кузова.

2 Потяните облицовку стойки на себя и отсоедините ее от трех фиксаторов. При необходимости воспользуйтесь плоским приспособлением или тонкой отверткой (рис. 2). Будьте аккуратны, чтобы не повредить и не оцарапать панель.

Рис. 2. Снятие облицовки передней стойки кузове

3 После отсоединения облицовки от фиксаторов сдвиньте облицовку вниз и отсоедините от верхнего крепления, затем выньте облицовку из автомобиля (рис. 3).

Рис. 3. Отсоедините верхнее крепление и снимите облицовку передней части кузова

4 Установка выполняется в последовательности, обратной снятию.

Облицовка центральной стойки кузова

5 Снимите уплотнение дверей с обеих сторон центральной стойки.

6 Снимите крышку внутреннего датчика системы сигнализации (если она имеется) (pис. 6).

Рис. 6. Снимите крышку датчика системы сигнализации

7 При помощи отвертки отсоедините фиксатора крепления облицовки центральной стойки (рис. 7). Поднимите верхнюю часть облицовки вверх и отсоедините ее от нижней секции.

Рис. 7. Отсоедините фиксаторы крепления верхней части облицовки центральной стойки

Рис. 8. Отверните винты крепления датчика системы сигнализации, отсоедините разъем электропроводки и выньте датчик из автомобиля

9 Осторожно отсоедините облицовку крепления ремня безопасности к переднему сиденью (рис. 9).

Рис. 9. Снимите облицовку крепления ремня безопасности к переднему сиденью

10 Отверните болт крепления ремня безопасности к переднему сиденью и снимите все шайбы, запомнив их расположение (рис. 10).

Рис. 10. Отверните болт крепления ремня безопасности

11 Проденьте конец ремня через облицовку и выньте верхнюю часть облицовки из автомобиля (рис. 11).

Рис. 11. Проденьте конец ремня безопасности через верхнюю часть облицовки центральной стойки

12 При необходимости отсоедините нижнюю секцию облицовки и сдвиньте ее вверх, чтобы отсоединить от облицовки порога (рис. 12).

Рис. 12. При необходимости отсоедините нижнюю честь облицовки центральной стойки и снимите ее с автомобиля

13 Установка выполняется в последовательности, обратной снятию. При установке соблюдайте следующие правила:

а) Затяните болт крепления ремня безопасности требуемым моментом.

б) При установке облицовки совместите выступ механизма регулировки роста пассажира с рычагом регулировки. Установите датчик системы сигнализации и заверните винты его крепления (если он имеется) до установки облицовки.

Задняя стойка кузова

14 Снятие облицовки значительно облегчается, если сначала снять боковые подушки заднего сиденья.

15 Снимите уплотнение двери с передней кромки облицовки.

16 При помощи отвертки отсоедините три фиксатора переднего крепления облицовки. Будьте осторожны, чтобы не повредить облицовку.

17 Сдвиньте панель в сторону, к центру автомобиля, и отсоедините верхнее заднее крепление панели.

18 Поднимите панель вверх и отсоедините ее от нижнего крепления (рис. 18). Снимите звукоизоляционное покрытие, установленное под облицовкой.

Рис. 18. Снятие облицовки задней стойки кузова

19 Отверните болт нижнего крепления ремня безопасности и снимите все шайбы (рис. 19).

Рис. 19. Отверните и выньте болт нижнего крепления ремня безопасности

20 Проденьте ремень безопасности через облицовку и выньте облицовку из автомобиля (рис. 20).

Рис. 20. Проденьте ремень безопасности через облицовку задней стойки

21 Установка выполняется в последовательности, обратной снятию. Затяните болт крепления ремня безопасности требуемым моментом.

22 Снимите заглушку болта верхнего крепления ремня безопасности, затем отверните и выньте болт, запомнив расположение всех шайб (рис. 22,а,б).

Рис. 22,а. Снимите заглушку болта верхнего крепления ремня безопасности.

Рис. 22,б. . затем отверните болт

23 Снимите с двери багажного отделения резиновое уплотнение в районе крепления облицовки задней стойки.

Рис. 24. Отсоедините и снимите облицовку задней стойки

25 Установка выполняется в последовательности, обратной снятию. Затяните болт крепления ремня безопасности требуемым моментом.

Стойка двери багажного отделения (модель «универсал»)

26 Отверните торцевым ключом и выньте болт крепления зацепа крепления груза, затем снимите зацеп (рис. 26).

Рис. 26. Отверните болт крепления и снимите зацеп крепления груза

27 Снимите уплотнение с двери багажного отделения вокруг облицовки стойки.

28 При помощи плоского инструмента или тонкой отвертки отсоедините фиксаторы и снимите облицовку (рис. 28). Будьте аккуратны, чтобы не повредить облицовку. Если фиксаторы не отсоединяются, снимите облицовку задней стойки и боковую панель облицовки багажного отделения.

Рис. 28. Отсоедините фиксаторы н снимите облицовку стойки двери багажного отделения

29 Установка выполняется в последовательности, обратной снятию.

Нижняя часть лицевой панели

Со стороны водителя

30 Поднимите уплотнение порога двери и снимите уплотнение двери со стороны панели.

31 Поверните фиксатор вентиляционной решетки на 90° против часовой стрелки, выньте фиксатор и снимите вентиляционную решетку (рис. 31).

Рис. 31. Снимите вентиляционную решетку под лицевой панелью

32 В нижней части лицевой панели отверните пластмассовые крепления и выньте их.

33 Отверните винт крепления ручки открывания капота, затем снимите ручку и отцепите ее от троса (рис. 33,а,б).

Рис. 33,а. Отверните винт крепления ручки открывания капота.

Рис. 33,б. . затем снимите ручку и отцепите ее от троса

34 Отверните 6 винтов, расположенных под лицевой панелью (рис. 34).

Рис. 34. Отверните винты крепления облицовки

35 На моделях с регулируемой рулевой колонкой снимите кожух рычага регулировки и отверните винт, расположенный под ним.

36 Отсоедините фиксаторы нижней панели от приборной доски и выньте панель из автомобиля (рис. 36).

Рис. 36. Снятие нижней панели со стороны водителя (для наглядности рулевое колесо снято)

37 Установка выполняется в последовательности, обратной снятию.

Со стороны пассажира

38 Поверните фиксатор вентиляционной решетки на 90° против часовой стрелки, выньте фиксатор и снимите вентиляционную решетку (рис. 38).

Рис. 38. Снимите вентиляционную решетку под лицевой панелью

39 Отверните три винта, расположенных под лицевой панелью (рис. 39).

Рис. 39. Отверните три винта крепления .

40 Сдвиньте панель назад и отсоедините ее от двух фиксаторов, расположенных в передней части и выньте панель из автомобиля (рис. 40).

Рис. 40. . затем опустите панель и выньте ее

41 Установка выполняется в последовательности, обратной снятию.

Боковые панели облицовки багажного отделения

43 Поверните фиксаторы, расположенные в углах панели, на 90° и выньте их.

44 Отодвиньте панель в сторону и выньте ее из автомобиля (рис. 44).

Рис. 44. Снятие боковой панели облицовки багажного отделения — модель «седан»

45 Установка выполняется в последовательности, обратной снятию.

46 Снимите боковые подушки заднего сиденья и выньте их из автомобиля.

47 Сдвиньте спинку заднего сиденья вперед.

48 Поднимите переднюю часть облицовки пола багажного отделения.

49 Снимите облицовку порога багажного отделения. Для этого поднимите вверх и выньте верхние крепления, затем отверните болты крепления нижних проушин крепления груза на внутренних углах. Снимите облицовку защелки замка двери багажного отделения (рис. 49,а-д).

Рис. 49,а. При помощи отвертки поднимите.

Рис. 49,б. . и выньте фиксаторы крепления облицовки порога двери багажного отделения

Рис. 49,в. Отверните болты крепления проушин крепления груза и снимите их

Рис. 49,г. Снимите облицовку защелки замка двери багажного отделения

Рис. 49,д. Снятие облицовки порога двери багажного отделения

Рис. 50,а. Отверните болты крепления передних проушин и снимите проушины с опорной пластиной

Рис. 50,б. Поднимите переднюю честь облицовки пола багажного отделения

51 Снимите с двери резиновое уплотнение в районе снимаемой панели облицовки.

52 Отверните и выньте болты крепления проушин к задней части панелей. Будьте аккуратны и не перепутайте проушины (рис. 52).

Рис. 52. Снимите проушины, расположенные в задней части боковых панелей

53 Поверните фиксаторы, расположенные по углам панели на 90° и выньте их.

54 Поднимите панель вверх и отсоедините от трех фиксаторов в верхней части панели. Выньте панель из автомобиля (рис. 54).

Рис. 54. Снятие боковой панели облицовки багажного отделения — модель «универсал»

55 Установка выполняется в последовательности, обратной снятию.

Задняя полка (модель «седан»)

56 Снимите заднее сиденье и подголовники заднего сиденья.

57 Снимите облицовку задней стойки кузова (см. выше).

58 Отверните винты, расположенные на переднем краю полки. Для поздних моделей полка крепится пластмассовыми заклепками. Для их снятия необходимо выдавить центральную часть заклепки пробойником. Выньте центральную часть заклепки, чтобы использовать ее при установке (рис. 58,а,б).

Рис. 58,а. Выдавите пробойником центральную часть заклепки

Рис. 58,б. Пластмассовая заклепка перед установкой

59 Поднимите переднюю часть полки и отсоедините ее от задних креплений (рис. 59). При необходимости отсоедините разъемы электропроводки задних динамиков, запомнив их расположение.

Рис. 59. Поднимите переднюю часть полки и выньте полку

60 Установка выполняется в последовательности, обратной снятию.

Облицовка двери багажного отделения — модель «универсал»

61 Отсоедините фиксаторы крепления крышки замка/ручки двери багажного отделения, затем при помощи отвертки отсоедините пластмассовые крепления внутри ручки (рис. 61,а,б). Снимите крышку замка/ручки.

Рис. 61,а. При помощи специального приспособления выньте фиксаторы

Рис. 61,б. Отсоедините пластмассовые крепления внутри ручки и снимите крышку

62 Отсоедините пластмассовые крепления по углам основной панели, затем немного приподнимите панель и отсоедините фиксаторы крепления верхней части панели (рис. 62,а-в).

Рис. 62,а. При помощи специального приспособления выньте фиксаторы.

Рис. 62,б. . затем извлеките фиксаторы, расположенные по периметру панели

Рис. 62,в. Отсоедините верхний торец панели и снимите ее

63 При необходимости снимите три секции облицовки стекла двери багажного отделения. Для этого отсоедините фиксаторы при помощи инструмента с широким лезвием (рис. 63,а,б).

Рис. 63,а. Снятие верхней секции облицовки стекла двери багажного отделения.

Рис. 63,б. . и одной из боковых панелей

64 Установка выполняется в последовательности, обратной снятию.

Остальные панели облицовки — основные сведения

65 Панели облицовки крепятся при помощи винтов и/или различных типов фиксаторов и креплений.

66 Убедитесь, что снятию панели не мешают другие компоненты облицовки. Соблюдайте требуемую последовательность снятия и установки панелей, поскольку правильность их установки можно проверить только после сборки.

67 Некоторые из панелей крепятся винтами, которые используются и для крепления других элементов интерьера, например, дополнительных ручек.

68 Отсоедините все видимые крепления, отверните винты. Имейте в виду, что винты обычно закрыты заглушками. Если после этого панель не снимается, значит, она держится на внутренних креплениях или фиксаторах Обычно эти крепления расположены по углам панели. Отсоедините крепления и панель снимется.

Помните, что крепления легко ломаются. В этом случае при установке панели Вам понадобятся новые. Наилучшим инструментом для отсоединения фиксаторов является отвертка с широким лезвием или аналогичное приспособление. Помните, что во многих случаях на обратной стороне панели нанесен слой герметика.

69 При снятии панели никогда не используйте чрезмерных усилий, поскольку это вызовет повреждение панели. Всегда необходимо убедиться, что все крепления отсоединены. Возможно, снятию панели мешают окружающие элементы, которые нужно снять.

70 Установка выполняется в последовательности, обратной снятию. Вставьте все фиксаторы и убедитесь, что они встали на место. Убедитесь, что все компоненты установлены в требуемом порядке.

71 Ковровые покрытия снимаются и устанавливаются очень просто, однако, эта процедура требует очень много времени, поскольку, предварительно нужно снять все панели облицовки, имеющие контакт с ковровым покрытием. Кроме того, необходимо снять сиденья, центральную консоль, а также нижние крепления ремней безопасности.

72 Для снятия обивки потолка необходимо отсоединить ее крепление к люку, а также снять дополнительные ручки, противосолнечные козырьки, люк (если он имеется), неподвижные стекла, а также панели облицовки салона, контактирующие с обивкой потолка.

73 Имейте в виду, что снятие и установка обивки потолка требуют наличия опыта выполнения подобной работы, поэтому эту процедуру лучше поручить специалисту.
