Баскетбольный щит ферма потолок

Ферма баскетбольная поднимающаяся к потолку с электроприводом (в комплекте: б/б щит, кольцо, сетка, лебедка, пульт)

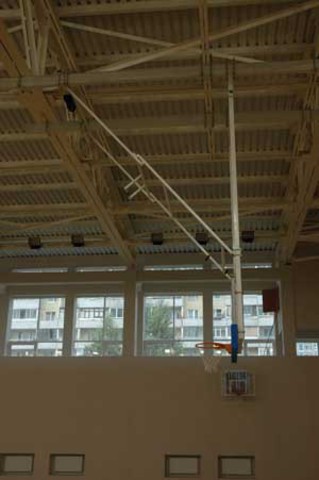

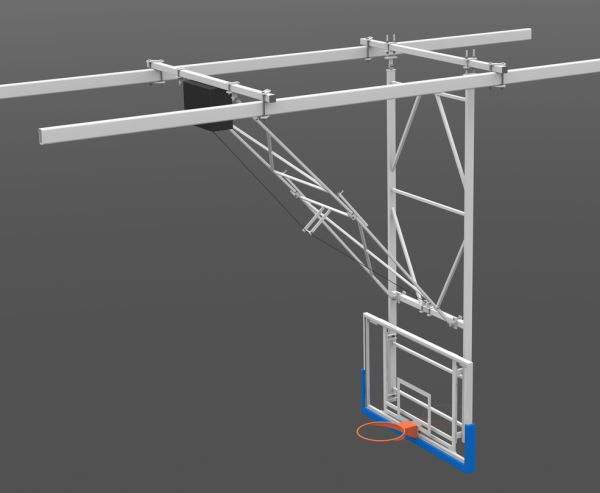

Ферма баскетбольная поднимающаяся к потолку с электроприводом

Ферма баскетбольная поднимающаяся к потолку с электроприводом

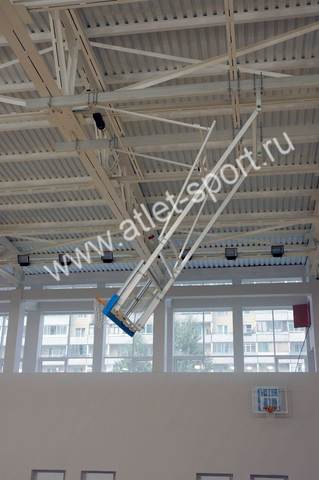

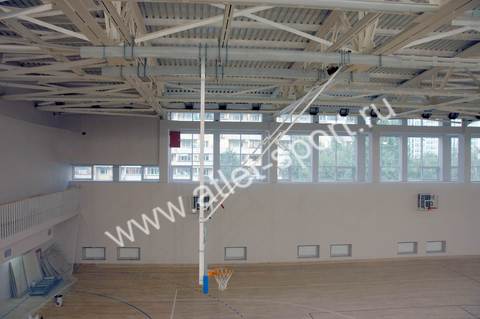

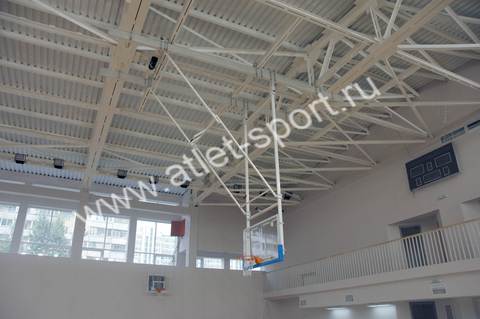

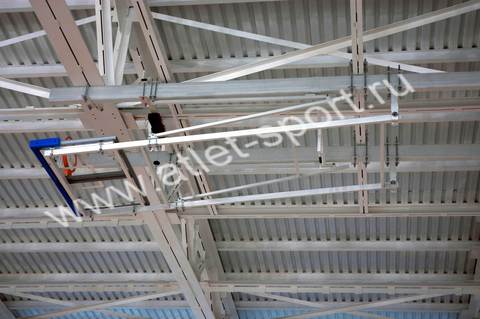

Ферма баскетбольного щита складывается вверх и вперед. Крепление фермы осуществляется к межэтажным перекрытиям или к перекрытиям кровли (балкам, двутаврам, уголкам и т.д.). Высота зала до ферм перекрытия до 15 метров. Складывание производится при помощи троса наматывающегося на электролебедку (220 В). Пульт управления складыванием монтируется на стене в удобном для пользователя месте. Рама баскетбольного щита укреплена на двух параллельных балках, которые в рабочем состоянии принимают вертикальное положение, а в сложенном – горизонтальное. На них приходится основной вес конструкции. Параллельные балки зафиксированы между собой с помощью группы поперечных и перекрещивающихся перекладин. К основным параллельным балкам крепятся складывающаяся группа поддерживающих балок и скрещивающих перекладин, состоящая из двух звеньев.

(в комплект входит игровой щит из поликарбоната 10мм, 1800 х 1050мм, защита щита, амортизационное кольцо, сетка, электрическая лебедка, пульт управления)

• Стандартный комплект поставки для залов с высотой потолка от 6,5 до 10м включает в себя :

Комплект поставки: несущая рама, механизм регулировки щита по высоте, игровой щит из поликарбоната 10мм, размер 1800 х 1050мм. (или закаленного стекла), мягкая защита нижней части щита, амортизационное баскетбольное кольцо, баскетбольная сетка, электрическая лебедка со страховочным механизмом, пульт управления, настенная коробка для установки пульта, соединительные провода, полный комплект крепежа, техпаспорт на изделие.

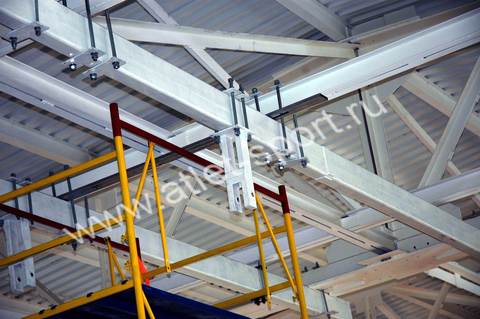

Обратите внимание !! Две потолочные направляющие, расположенные вдоль оси зала, на которых закрепленна баскетбольная ферма (их видно на фотографиях) НЕ ВХОДЯТ В КОМПЛЕКТ ПОСТАВКИ !!

Скидки для дилеров, торгующих, строительных и монтажных организаций !

Баскетбольная ферма имеет сертификат РосТест о соответствии ГОСТ Р 56434-2015

Источник

Баскетбольная ферма, поднимающаяся к потолку с электроприводом

Баскетбол — игра настоящих чемпионов. Он приобщает игроков к дисциплине и уважению к своей и противоположной команде. Ни один баскетбольный турнир не может состояться без определенных компонентов. Например, даже обычная тренировка не может пройти без щита и кольца. Отсутствие кольца в спортивном зале приводит к потере смысла игры.

Баскетбольная потолочная ферма

представляет собой металлическую конструкцию, на которой производится крепление щита с кольцом. Благодаря баскетбольной ферме осуществляется крепёж баскетбольного оборудования к несущим стенам или потолку спортивного зала. Спортивный щит крепится с помощью двух одинаковых балок, расположенных параллельно друг друга. Высота потолков спортивного зала до ферм перекрытия до 15 метров.

Фермы существуют двух видов:
1. Стационарные;
2. Складные.

Цена баскетбольной фермы зависит от ее вида. Баскетбольная ферма с электроприводом имеет функцию складывания вверх и вперёд. Установка данной баскетбольной фермы осуществляется к балкам или уголкам. Межэтажные перекрытия служат для облегчения нагрузок на несущие постройки спортзала. Высота потолков спортивного зала должна быть от 6,5 метров, при меньшей высоте установка будет невозможна.

Складывание потолочной баскетбольной фермы производится с помощью электрической лебёдки. Пульт управления лебёдкой устанавливается в любом удобном месте, обычно этим местом является стена зала.
Комплектация баскетбольной фермы с электроприводом:
• Баскетбольный щит из органического стекла, размером 1800 х 1050мм, 10мм толщиной;
• Защита баскетбольного щита;
• Амортизационное кольцо;
• Сетка;
• Электрическая лебёдка;
• Пульт управления электрической лебёдкой.
Данная баскетбольная потолочная ферма имеет сертификат о соответствии с международным стандартом ГОСТ. В типовую комплектацию баскетбольной фермы входит страховочный механизм электрической лебёдки, коробка для установки пульта, крепёжный комплект и технический паспорт изделия.
Рекомендуется покупать спортивное оборудование у проверенных производителей.

Преимущество компании «Атлет-спорт»

Компания «Атлет-спорт» индивидуально работает с каждым клиентом, принимая во внимание специфику спортивного зала или уличной площадки. Заказав у нас спортивный инвентарь, Вы можете рассчитывать на быструю доставку по Москве и всей РФ. Мы имеем собственное производство, поэтому обратившись в нашу компанию, вы приобретете качественный товар без наценок и переплат.

Источник

Потолочная баскетбольная ферма — как превратить театр в спортзал

Приветствую, камрады. Активный образ жизни на просторах нашей родины подразумевает не только спортивные занятия на свежем воздухе, но и коллективные игры в закрытых помещениях. К примеру, баскетбол, в который зимой на улице не очень-то и поиграешь. И сегодня мы поговорим о том, как оборудовать помещение баскетбольным инвентарем, чтобы оно не утратило своей функциональности.

Баскетбол вместо театральной сцены? Легко!

Подходящие помещения

Что делать, если поблизости нет школы с отапливаемым спортзалом? Ответ прост – организовать баскетбольную площадку в другом месте. Какие помещения нам подойдут? Любые, у которых высота потолков выше 5 метров.

Пример того, как можно один зал превратить в несколько спортивных зон.

Потому что баскетбол – игра с мячом, диапазон перемещения которого от нуля «уровень пола» до 7-8 метров высоты «свободный полет». К числу таких помещений относятся:

1. Спортивные сооружения;
2. Конференц-залы;
3. Театральные залы;
4. Кинозалы;
5. Актовые залы;
6. Складские помещения и торговые центры;
7. Различные крытые автостоянки и т.п.

Весят такие конструкции немало, поэтому есть технические требования к материалам кровли.

По действующим нормативам, высота кольца над полом должна равняться 305 см, а нижняя кромка щита не должна быть ниже 290 см.

По общепринятым правилам корзина должна располагаться на высоте 10 футов (305 см) от пола.

Рекомендуемое оборудование

Новое слово в оснащении баскетбольной площадки – это потолочные или настенные баскетбольные фермы.

Вы, конечно, можете возразить, ведь есть мобильные модели баскетбольных щитов, которые представляют собой прочную стойку, снабженную колесиками для перемещения. Но, во-первых, их каждый раз нужно устанавливать, а после игры убирать, а во-вторых, их где-то нужно хранить.

В случае же с потолочными фермами вопрос переоборудования помещения в баскетбольную площадку решается автоматически и без применения чрезмерной физической силы.

На фото – баскетбольная потолочная ферма с электроприводом.

Механизм раскладывания фермы баскетбольного щита напоминает движение солнцезащитного козырька в автомобиле:

1. Крепление фермы баскетбольного щита осуществляется к межэтажным перекрытиям;
2. В сложенном положении он прижат к поверхности потолка;
3. Для установки в рабочее положение ферма опускается вниз и отводится назад;
4. По достижении угла в 90 градусов срабатывает ограничитель, фиксирующий щит в устойчивом положении;
5. Складывается конструкция вверх и вперед. Привод может устанавливаться:
   • Гидравлический;
   • Электрический (электролебедка).

Что есть на рынке

Заниматься изготовлением своими руками потолочной фермы для коммерческого баскетбольного зала я бы не советовал, поскольку вес такой конструкции начинается от 100 кг и, будучи подвешенным на достаточно большой высоте, при падении может наделать немало бед.

Другое дело – изделия, предлагаемые производителями спортивного оборудования и инвентаря, которое продается в большинстве случаев с услугами по доставке и монтажу.

У данной конструкции обязательно должен быть технический паспорт.

Забегая вперед скажу, что найти готовое отечественное изделие, которое бы вам подошло практически невозможно, поскольку:

• Производителю нужно знать технические параметры помещения (высоту потолков, тип материала, допустимую нагрузку);
• Согласовать с заказчиком форму и способ трансформации;
• Получить от собственника здания и органов надзора разрешение на установку потолочной конструкции.

Возвращаясь к доступным конструкциям, отмечу, что производители предлагают 2 типа конструкций:

1. Баскетбольная ферма с креплением только на потолке;
2. С креплением на потолке и примыкающей стене.

На фото — потолочная ферма с электроприводом (лебедка с текстильными стропами)

Капитан Очевидность информирует: вполне может оказаться, что требуется лишь часть помещения под переоборудование для занятий баскетболом. Например, если вы не собираетесь проводить официальные игры, то вовсе не обязательно выдерживать размеры баскетбольной площадки 29х15 метров. Вы вполне можете сделать ее короче, задействовав другую часть помещения под другие спортивные игры.

Потолочная конструкция для части помещения.

Ну, хватит слов, скажет читатель, и потребует озвучить порядок цен. Ну что ж, пожалуйте.

Ферма для баскетбола потолочная российского производства стоимостью от 140 тысяч рублей. К цене еще следует добавить сам щит, кольцо, сетку и 30% стоимости услуг по монтажу.

Полностью потолочный вариант крепления.

Вид работ	Технические параметры
Расчет конструкции	Осуществление замеров; Согласование документации; Подбор материалов для изготовления
Выбор привода трансформации	Зависит от способа фиксации конструкции (текстильные стропы, стальные тросы или дополнительные рамки)
Установка	Крепление фермы осуществляется к межэтажным перекрытиям, либо к балкам, швеллерам и т.д.
Монтаж привода	Гидравлический или электрический привод с пультом управления

Ферма однолучевая потолочная на штанге с электроприводом, перемещаемая в двух плоскостях.

Вторая распространенная форма — однолучевая потолочная ферма, перемещающаяся в двух плоскостях. Собственно, сверху вниз при открытии, и вперед-назад относительно прилегающей стены. Такой вариант может потребоваться, если под баскетбольным щитом расположен другой спортивный снаряд или сооружение, к примеру, футбольные ворота или места для зрителей.

• Крепление осуществляется к балкам перекрытия или к межэтажным плитам;
• Высота зала должна быть в пределах 6,0-8,0 метров;
• Складывание/раскладывание и перемещение вперед-назад осуществляется с помощью электрической лебедки;
• Пульт выносится на стену в удобном для заказчика месте.

В подобной комплектации всегда есть защита щита и амортизационное кольцо (для любителей зависать после броска), баскетбольная сетка, крепежный комплект и техпаспорт. Стоимость установки – 30% от заказа.

Импортные изделия

Если вы не доверяете отечественным производителем в силу разных причин, то можете обратить свое внимание на продукцию европейских стран. В частности, доступна в продаже серия баскетбольных щитов от Schelde Sports (Бельгия), правда, цена на них в разы больше.

Оборудование из Бельгии.

На фотографии представлена модель S6.S0107:

• двухлучевая конструкция фермы, складывается назад;
• рама баскетбольного щита непосредственно укреплена на двух параллельных балках. Между собой балки фиксируются с помощью поперечных и перекрещивающихся металлических перекладин;
• также в комплекте идет электронное табло атаки – таймер отсчета разрешенных 24 секунд владения мячом;
• процесс трансформации занимает полминуты и осуществляется благодаря электролебедке (220В 50Гц), управляющей натяжными тросами.

Электромотор специально оснащается дисковым тормозом с автоматическим блокирующим предохранителем. Все управление осуществляется с пульта, который в свою очередь защищен от случайного нажатия клавиш, и имеет защиту от несанкционированного доступа.

У данного производителя есть ряд других потолочных и настенных ферм для баскетбольных щитов. Их модели и отличия сгруппированы в таблице ниже:

Модель	Отличия
S6.S0109	Подвесная баскетбольная двухлучевая конструкция. Направление складывания – назад. Комплектация — акриловый прозрачный щит размером 180х105, защитное обрамление.
S6.S0112	Подвесная баскетбольная двухлучевая конструкция. Направление складывания – назад. Комплектация – с простым кольцом без амортизации и стекловолоконный белый щит 180х105 см.
S6.S0127	Подвесная двухлучевая баскетбольная конструкция. Направление складывания – вперед. Комплектация — стандартный стеклянный щит.
S6.S0129	Подвесная двухлучевая баскетбольная конструкция. Направление складывания – вперед. Комплектация — акриловый прозрачный щит стандартных размеров.
S6.S0124	Подвесная двухлучевая баскетбольная конструкция. Направление складывания – вперед. Комплектация – с простым кольцом без амортизации и с стекловолоконным щитом белого цвета.
S6.S0132	Конструкция однолучевая подвесная со стеклянным щитом размером 180х105 см.
S6.S0139	Конструкция однолучевая подвесная с прозрачным акриловым щитом размером 180х105 см.

Цены в различных регионах России отличаются – влияют не только транспортные расходы, но и габариты конструкции, которые зависят от технических параметров помещений. Примерные цены представлены в таблице ниже.

Ориентировочная стоимость баскетбольного оборудования у одного из региональных дилеров бельгийской компании.

Капитан Очевидность информирует: покупка данного оборудования оправдана, если с его помощью оснащается профессиональный спортивный комплекс, и в планах организаторов предусмотрено проведение спортивных соревнований под эгидой NBA, FIBA и РФБ. Данное оборудование сертифицировано именно под требования указанных ассоциаций – прилагаемая инструкция и техпаспорт содержат подробные сведения об этом..

В линейке данного производителя довольно много моделей для превращения любого помещения в баскетбольную арену, способную принимать регулярные чемпионаты.

Наибольшие ударные нагрузки испытывает баскетбольный щит, поэтому правила FIBA в редакции 2012г. строго регламентируют требования к данному элементу, разделяя их на уровни – 1-2, 2-3 и т.д.

Еще один известный в России бренд – Sport System из Италии. Его продукция также отвечает стандартам международных баскетбольных ассоциаций.

Модель	Отличия
S04070	Потолочная однолучевая система монтажа баскетбольного щита Тр 320-7/8 (горизонтальная проекция 320 см, средняя вертикальная проекция 7/8); FIBA Level-2-3 (одобрено для 2-го и 3-го уровня соревнований). В комплектацию входит: щит на стальной раме из каленого стекла 12 мм с защитной пленкой; защитные колодки из цветного полиуретана; амортизационное кольцо из стали с хлопковой сеткой.
S04072	Потолочная двухлучевая система монтажа баскетбольного щита с горизонтальной проекцией 320 см, средней вертикальной проекцией 7/8; FIBA Level-2-3 (одобрено для 2-го и 3-го уровня соревнований). В комплектацию входит: щит на стальной раме из каленого стекла 12 мм с защитной пленкой; защитные колодки из цветного полиуретана; амортизационное стальное кольцо с хлопковой сеткой.

Стоимость потолочных ферм данного производителя рассчитывается индивидуально под требования заказчика. Цены на баскетбольные щиты стартуют с отметки в 2000 евро.

Однолучевая модель S04070 от Sport System

В завершение

Данная статья посвящена как для многоцелевых помещений спортивного типа, которые могут использоваться для подобных активных игр, так и для нетипичных – крытых стоянок, ледовых катков, торговых центров, концертных залов и т.п. Если вы любите посвящать баскетболу все свободное время, то легко можете оборудовать такое место для игр благодаря такому виду оборудования.

Как всегда видео в этой статье даст дополнительную информацию. Жду ваших комментариев и дополнений.
